Huyện đảo Lý Sơn | Triển khai cuộn kháng tự động điều chỉnh (VSR) 22kV

1. Tổng quan dự án

• Tên dự án: Cuộn kháng tự động điều chỉnh cho huyện đảo Lý Sơn
• Mô tả ngắn: Ngày 07/5/2017, tại huyện đảo Lý Sơn, CPCCREB đã nghiệm thu và đóng điện hoàn thành hạng mục lắp đặt kháng bù ngang và trạm cắt 22kV thuộc tiểu dự án “Cải tạo nâng cấp lưới điện phân phối huyện đảo Lý Sơn, tỉnh Quảng Ngãi”. Trong dự án này, PowerMore tham gia với vai trò đại diện nhà sản xuất kháng điện, cung cấp và hướng dẫn quá trình lắp đặt, vận hành cuộn kháng tự động điều chỉnh VSR.
• Ngành / Lĩnh vực: Phân phối điện / Lưới điện đảo / Thiết bị điện trung thế
• Loại dự án: Cung cấp cuộn kháng tự động điều chỉnh và hỗ trợ lắp đặt, vận hành
• Cấp điện áp: 22kV / 24kV
• Địa điểm: Huyện đảo Lý Sơn, tỉnh Quảng Ngãi
• Thời gian đóng điện: Ngày 07/5/2017
• Quy mô hạng mục: 01 tủ máy cắt trọn bộ 22kV, 01 kháng bù ngang 3 pha 24kV – 1000kVAr và Trạm cắt 22kV

2. Phạm vi triển khai của PowerMore

Trong dự án này, PowerMore tham gia triển khai các hạng mục chính sau:

• Tham gia đoàn nghiệm thu với vai trò đại diện nhà sản xuất kháng điện.

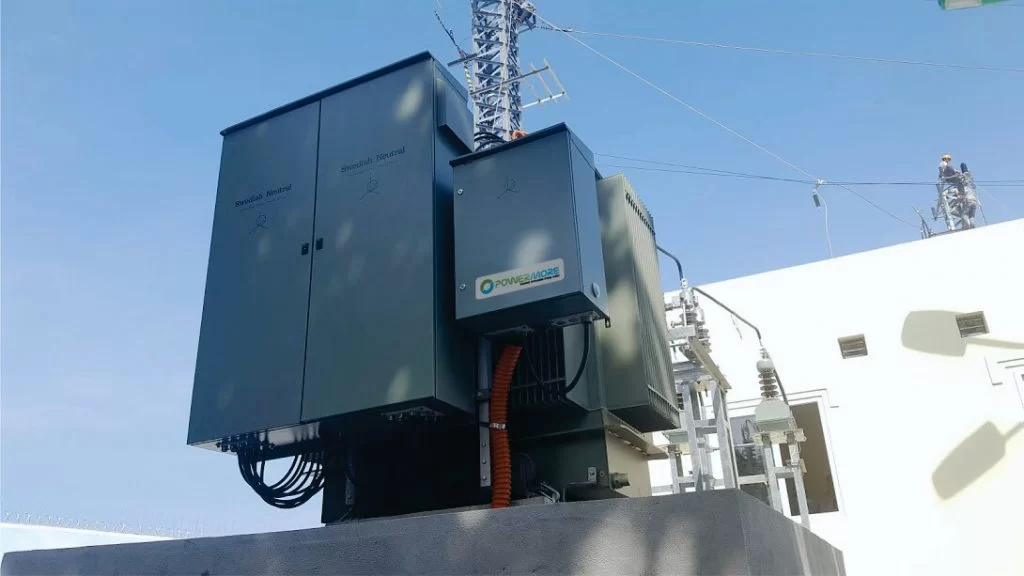

• Cung cấp cuộn kháng tự động điều chỉnh VSR cho hạng mục kháng bù ngang.
• Hướng dẫn quá trình lắp đặt cuộn kháng.
• Hướng dẫn vận hành cuộn kháng sau khi đưa vào hệ thống.

3. Điểm nổi bật & Giá trị dự án

Hạng mục lắp đặt kháng bù ngang và trạm cắt 22kV thuộc tiểu dự án “Cải tạo nâng cấp lưới điện phân phối huyện đảo Lý Sơn, tỉnh Quảng Ngãi”, sử dụng vốn vay KfW và được EVNCPC giao cho CPCCREB quản lý. Dự án có tổng mức đầu tư hơn 18,2 tỷ đồng.

Việc lắp đặt kháng bù ngang giúp đảm bảo tuyến cáp ngầm cấp điện cho đảo Lý Sơn vận hành ổn định và an toàn hơn. Ở chế độ phụ tải cực đại điện áp thấp, việc cắt kháng bù ngang giúp nâng cao điện áp và giảm tổn thất. Trong khi đó, ở chế độ phụ tải thấp, cuộn kháng bù ngang được đóng để hấp thụ công suất phản kháng ở chế độ tải nhẹ của cáp, góp phần đảm bảo chất lượng điện áp trong dải vận hành.

Trước yêu cầu nâng cao độ tin cậy cung cấp điện và điều khiển điện áp linh hoạt cho tuyến cáp ngầm, CPCCREB đã đề xuất phương án sử dụng cuộn kháng điều khiển linh hoạt VSR (Variable Shunt Reactor). Sau khi được đóng điện và đưa vào vận hành, cuộn kháng VSR trở thành một phần quan trọng của tuyến cáp ngầm, giúp bảo vệ cáp trước hiện tượng quá áp xung kích khi đóng cắt thiết bị vào lưới và hạn chế nguy cơ cộng hưởng sóng hài gây hư hỏng cách điện cáp ngầm.

Ngoài chức năng điều khiển tự động, cuộn kháng VSR còn có chế độ điều khiển, thao tác bằng tay thông qua hộp điều khiển lắp đặt kèm theo thiết bị. Đặc biệt, hệ thống có thể được điều khiển và giám sát vận hành từ xa thông qua SCADA.

Đây là cuộn kháng sử dụng công nghệ tự động điều chỉnh lần đầu tiên được lắp đặt tại Việt Nam. PowerMore là đơn vị cung cấp thiết bị và hướng dẫn quá trình lắp đặt, vận hành cho hạng mục này.

Sau khi kháng bù ngang và trạm cắt 22kV được đưa vào vận hành, việc đóng cắt điện có thể thực hiện từ máy cắt 474 của Trạm cắt, thay vì phải đóng cắt điện từ đầu bờ Trạm biến áp 220kV Dung Quất. Điều này tạo thuận lợi cho công tác quản lý vận hành, sửa chữa và bảo dưỡng lưới điện trên đảo Lý Sơn.
