Bù Công Suất Phản Kháng (Bù Cos Phi): Nguyên Lý, Tính Toán Và Các Lưu Ý Kỹ Thuật

Trong hóa đơn tiền điện của nhiều nhà máy sản xuất, đôi khi xuất hiện một khoản mục riêng gọi là “tiền mua công suất phản kháng”. Đây là khoản phụ thu mà ngành điện áp dụng khi hệ số công suất (cos phi) của hệ thống thấp hơn mức quy định. Bài viết này trình bày bản chất kỹ thuật, định nghĩa bù công suất phản kháng là gì, lý do tồn tại khoản phụ thu này, cách tính dung lượng bù, và những tình huống mà việc lắp tụ bù cos phi đơn thuần không giải quyết được các vấn đề sâu xa về chất lượng điện năng.

Công suất phản kháng là gì?

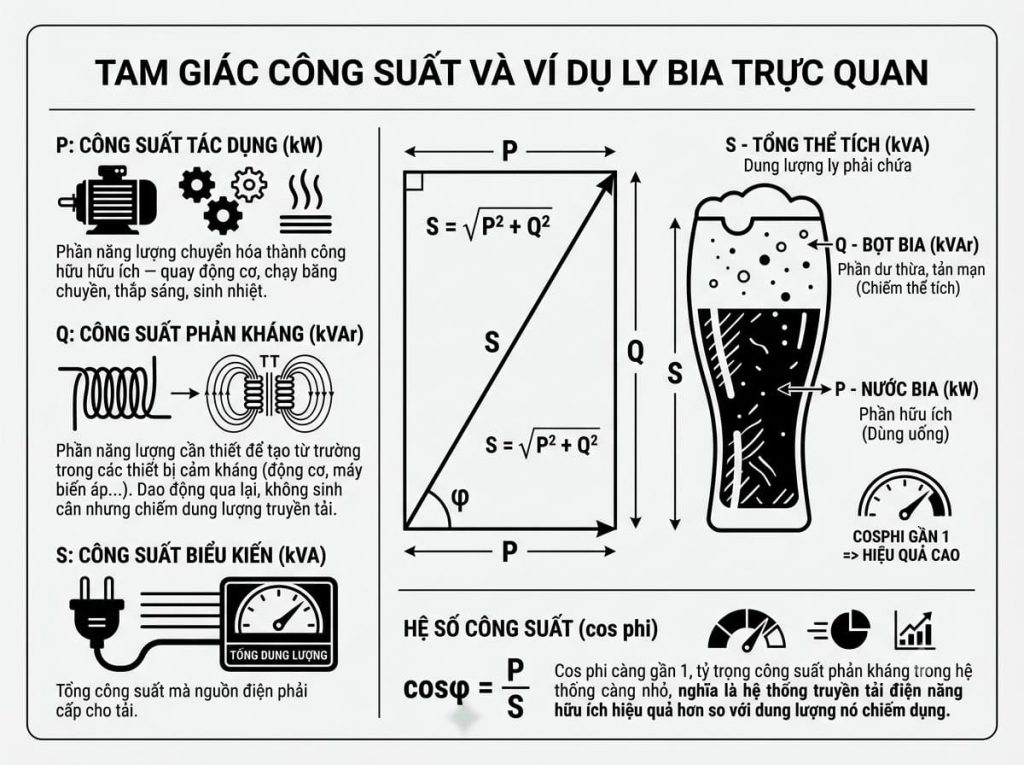

Trong một hệ thống điện xoay chiều, tổng công suất mà nguồn điện phải cấp cho tải gồm hai thành phần:

• Công suất tác dụng / công suất thực (P, đơn vị kW): phần năng lượng được chuyển hóa thành công hữu ích – quay động cơ, chạy băng chuyền, thắp sáng, sinh nhiệt.
• Công suất phản kháng (Q, đơn vị kVAr): phần năng lượng cần thiết để tạo từ trường trong các thiết bị cảm kháng (động cơ, máy biến áp, cuộn dây…). Thành phần này dao động qua lại giữa nguồn và tải theo từng chu kỳ, không sinh ra công hữu ích nhưng vẫn chiếm dung lượng truyền tải của đường dây và máy biến áp.

Hai thành phần này hợp thành công suất biểu kiến (S, đơn vị kVA), theo quan hệ:

S = √(P² + Q²)

Hệ số công suất (cos phi) là tỷ số giữa công suất thực và công suất biểu kiến:

cos φ = P / S

Cos phi càng gần 1, tỷ trọng công suất phản kháng trong hệ thống càng nhỏ, nghĩa là hệ thống truyền tải điện năng hữu ích hiệu quả hơn so với dung lượng nó chiếm dụng.

Vì sao ngành điện áp dụng phụ thu khi cos phi thấp?

Công tơ điện công nghiệp đo cả công suất thực và công suất phản kháng. Theo Thông tư 39/2015/TT-BCT của Bộ Công Thương, các đơn vị sử dụng điện cho mục đích sản xuất, kinh doanh phải duy trì cos phi tối thiểu 0,9; nếu thấp hơn mức này, đơn vị điện lực có thể tính thêm chi phí mua công suất phản kháng.

Về mặt kỹ thuật, mối quan hệ giữa dòng điện và cos phi được thể hiện qua công thức công suất ba pha:

P = U × I × cos φ × √3

Suy ra:

I = P / (U × cos φ × √3)

Có thể thấy, với cùng một công suất thực P và điện áp U, cos phi càng thấp thì dòng điện I càng lớn. Dòng điện lớn hơn làm tăng tổn hao nhiệt (I²R) trên dây dẫn, gây sụt áp và buộc đơn vị điện lực phải đầu tư hạ tầng truyền tải lớn hơn để đáp ứng. Khoản phụ thu cos phi, do đó, nhằm phản ánh chi phí phát sinh này cho bên gây ra nó.

Ví dụ minh họa: Một đường dây phân phối có U = 400V, dòng điện đo được I = 238A, cos φ = 0,72, tương ứng công suất thực P ≈ 118.700 W. Nếu hệ thống được bù để nâng cos φ lên 0,97, với cùng công suất thực P, dòng điện giảm xuống còn khoảng 176A – giảm khoảng 62A. Dòng điện thấp hơn đồng nghĩa với việc đường dây và máy biến áp còn dư dung lượng để tiếp nhận thêm tải mà không cần nâng cấp.

Bù công suất phản kháng là gì?

Để trả lời chi tiết cho câu hỏi bù công suất phản kháng là gì, bản chất đây là việc lắp đặt tụ điện (capacitor) đấu song song với tải, nhằm mục đích để tụ cung cấp công suất phản kháng tại chỗ thay vì phải lấy hoàn toàn từ lưới điện quốc gia. Khi đó, dòng điện phản kháng không phải truyền từ trạm biến áp qua toàn bộ hệ thống cáp và thiết bị đóng cắt, giúp giảm dòng điện tổng và nâng hệ số cos phi tại điểm đo đếm của điện lực.

Hệ quả khi bù thiếu hoặc bù dư

Vì vậy, dung lượng tụ bù cần được tính toán dựa trên số liệu đo thực tế của tải, không nên ước lượng theo kinh nghiệm hoặc lắp dư “cho chắc”.

Công thức tính dung lượng tụ bù

Qb = P × (tan φ1 − tan φ2)

Trong đó:

• Qb: dung lượng tụ bù cần thiết (kVAr).
• P: công suất thực của tải (kW).
• tan φ1: hệ số góc tương ứng với cos phi hiện tại (trước khi bù).
• tan φ2: hệ số góc tương ứng với cos phi mục tiêu (thường chọn khoảng 0,95–0,98 tùy quy định của từng đơn vị điện lực).

Công thức này cho dung lượng bù nền dựa trên một điểm vận hành. Trên thực tế, tải của nhà máy thay đổi theo thời gian (ca sản xuất, số lượng máy chạy đồng thời…), nên việc khảo sát số liệu trong nhiều chu kỳ vận hành – thay vì tính theo một thời điểm – giúp xác định cấu hình bù (bù nền cố định kết hợp bù tự động phân cấp) sát với nhu cầu thực tế hơn.

Sóng hài và vai trò của cuộn kháng lọc (Detuned Reactor)

Trong môi trường công nghiệp hiện đại, nhiều thiết bị như biến tần, bộ chỉnh lưu, PLC, đèn LED driver tạo ra dòng điện không hình sin – gọi là sóng hài (harmonics). Sóng hài làm méo dạng sóng điện áp và có thể lan truyền ảnh hưởng đến các thiết bị khác trên cùng lưới.

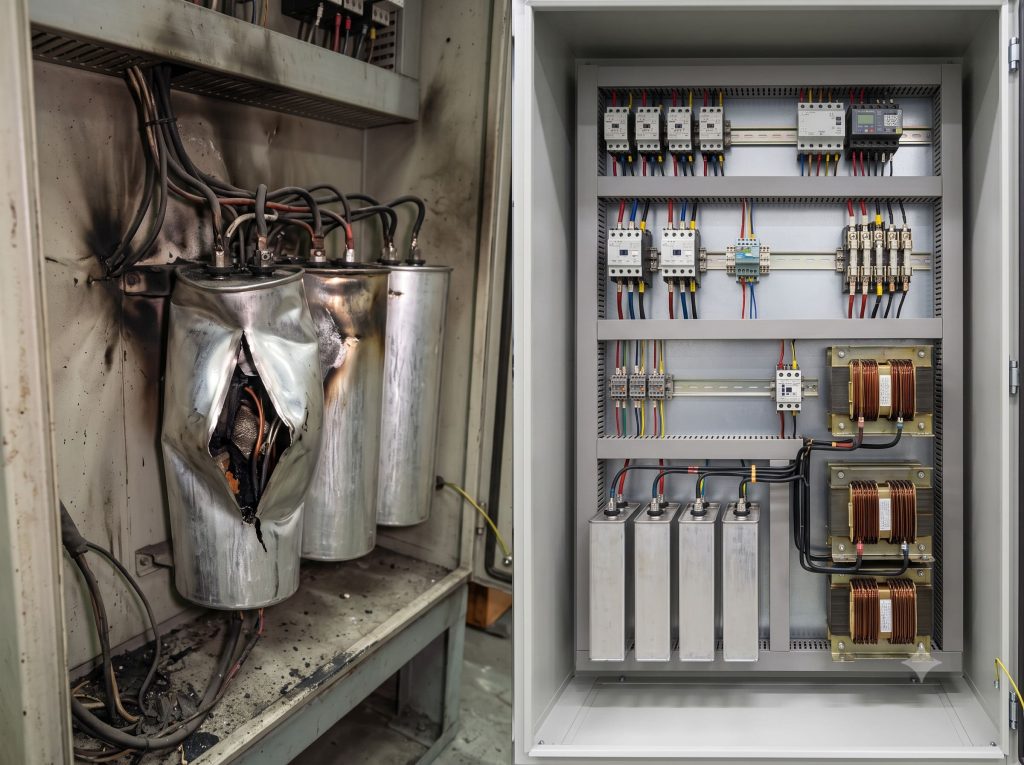

Vấn đề nghiêm trọng phát sinh khi lắp tụ bù cos phi thông thường (không có cuộn kháng) vào một lưới điện đã có sẵn sóng hài: Tụ điện và điện cảm của hệ thống có thể tạo thành mạch cộng hưởng tại đúng tần số của một sóng hài nào đó. Khi xảy ra cộng hưởng, dòng điện và điện áp bị khuếch đại lên nhiều lần, gây quá nhiệt, phồng/nổ tụ, nhảy aptomat hoặc hư hỏng thiết bị điều khiển.

Detuned reactor (cuộn kháng lọc lệch tần) là một cuộn cảm được mắc nối tiếp với tụ bù để dịch chuyển tần số cộng hưởng của bộ tụ ra khỏi các tần số sóng hài đặc trưng trên lưới (thường là sóng hài bậc 5, bậc 7). Thay vì để tụ cộng hưởng và khuếch đại sóng hài, cuộn kháng làm cho bộ tụ hoạt động ở tần số lệch (thường tương ứng hệ số lệch tần 5,7% hoặc 7% tùy thiết kế), giúp bộ bù vừa nâng cos phi vừa không trở thành điểm khuếch đại sóng hài.

Đây là cấu hình tiêu chuẩn cho các tủ bù lắp trong lưới điện công nghiệp có nhiều biến tần hoặc tải phi tuyến. Detuned reactor thường được sử dụng như một giải pháp kỹ thuật để hỗ trợ hệ thống đáp ứng các giới hạn về sóng hài theo IEEE 519, tùy theo kết quả khảo sát và thiết kế.

Trong trường hợp mức độ sóng hài đã vượt ngưỡng cho phép từ trước (không liên quan đến việc lắp tụ), cuộn kháng lệch tần không loại bỏ sóng hài – nó chỉ tránh cộng hưởng. Khi đó cần đến giải pháp lọc sóng hài thụ động (passive filter) hoặc lọc sóng hài tích cực (active filter) được thiết kế riêng để triệt tiêu dòng sóng hài.

Khi nào không nên chỉ lắp tụ bù?

Tụ bù thông thường giải quyết tốt bài toán cos phi thấp do tải cảm kháng (động cơ, máy biến áp non tải…), nhưng có một số tình huống mà việc lắp tụ bù đơn thuần – không kèm theo cuộn kháng hoặc bộ lọc – có thể không hiệu quả hoặc tiềm ẩn rủi ro:

• Lưới điện đã có mức sóng hài cao (nhiều biến tần, lò cảm ứng, bộ chỉnh lưu, máy hàn công nghiệp…): lắp hệ thống bù công suất phản kháng trần (không cuộn kháng) trong điều kiện này có nguy cơ gây cộng hưởng và khuếch đại sóng hài, như trình bày ở mục “Sóng hài và vai trò của cuộn kháng lọc (Detuned Reactor)”.
• Tải biến động mạnh và nhanh (ví dụ máy hàn, cẩu trục, lò hồ quang): tụ bù cố định hoặc bù công suất phản kháng tự động với tốc độ đóng cắt thông thường có thể không theo kịp tốc độ thay đổi của tải, dẫn đến thời điểm bù thiếu hoặc bù dư xen kẽ.
• Vấn đề chính của hệ thống không phải là cos phi thấp mà là mất cân bằng pha hoặc sụt áp do nguyên nhân khác (ví dụ tiết diện dây dẫn không đủ, điểm đấu nối lỏng, quá tải máy biến áp do tăng trưởng phụ tải thực – không phải do phản kháng): trong các trường hợp này, việc lắp thiết bị bù công suất phản kháng không xử lý được nguyên nhân gốc rễ.
• Hệ thống có công suất phản kháng dung tính (ví dụ cáp ngầm dài, tụ bù đã lắp dư từ trước, một số bộ nguồn UPS hoạt động ở chế độ dẫn trước): lắp thêm tụ bù trong tình huống này có thể đẩy cos phi sang dẫn trước hoặc gây quá áp, thay vì cải thiện.
• Nhà máy có kế hoạch lắp đặt hoặc đã lắp hệ thống năng lượng tái tạo (điện mặt trời, điện gió): các bộ biến tần của hệ thống này thường đã có chức năng điều khiển công suất phản kháng riêng để ổn định điện áp; việc bổ sung tụ bù cần được tính toán phối hợp để tránh xung đột với chế độ vận hành của biến tần.

Trong các tình huống trên, việc đo đạc thực tế (cos phi, dòng điện, điện áp, THDi, THDv) trước khi quyết định cấu hình bù là cần thiết để chọn đúng giải pháp: tụ bù thường, tụ bù kèm cuộn kháng lệch tần, hoặc bộ lọc sóng hài.

Nếu hệ thống của doanh nghiệp đang bị phạt công suất phản kháng hoặc xuất hiện hiện tượng tụ bù hỏng, cộng hưởng hoặc cosφ dao động, việc đo đạc chất lượng điện là bước đầu tiên để xác định đúng nguyên nhân trước khi lựa chọn giải pháp bù phù hợp.

Lợi ích khi bù công suất phản kháng đúng cách

• Giảm dòng điện tổng trên dây dẫn, từ đó giảm tổn hao nhiệt (I²R).
• Giảm hoặc loại bỏ khoản phụ thu công suất phản kháng nếu cos phi đạt mức quy định.
• Giải phóng một phần dung lượng máy biến áp và dây dẫn hiện hữu, có thể trì hoãn việc đầu tư nâng cấp hạ tầng khi mở rộng sản xuất.
• Góp phần ổn định điện áp cục bộ, đặc biệt khi có động cơ công suất lớn khởi động.

Mức độ cải thiện cụ thể phụ thuộc vào đặc tính tải thực tế của từng nhà máy và cần được xác nhận qua đo đạc trước/sau khi lắp đặt, thay vì áp dụng một con số chung cho mọi trường hợp.

Quy trình triển khai bù công suất phản kháng cho nhà máy

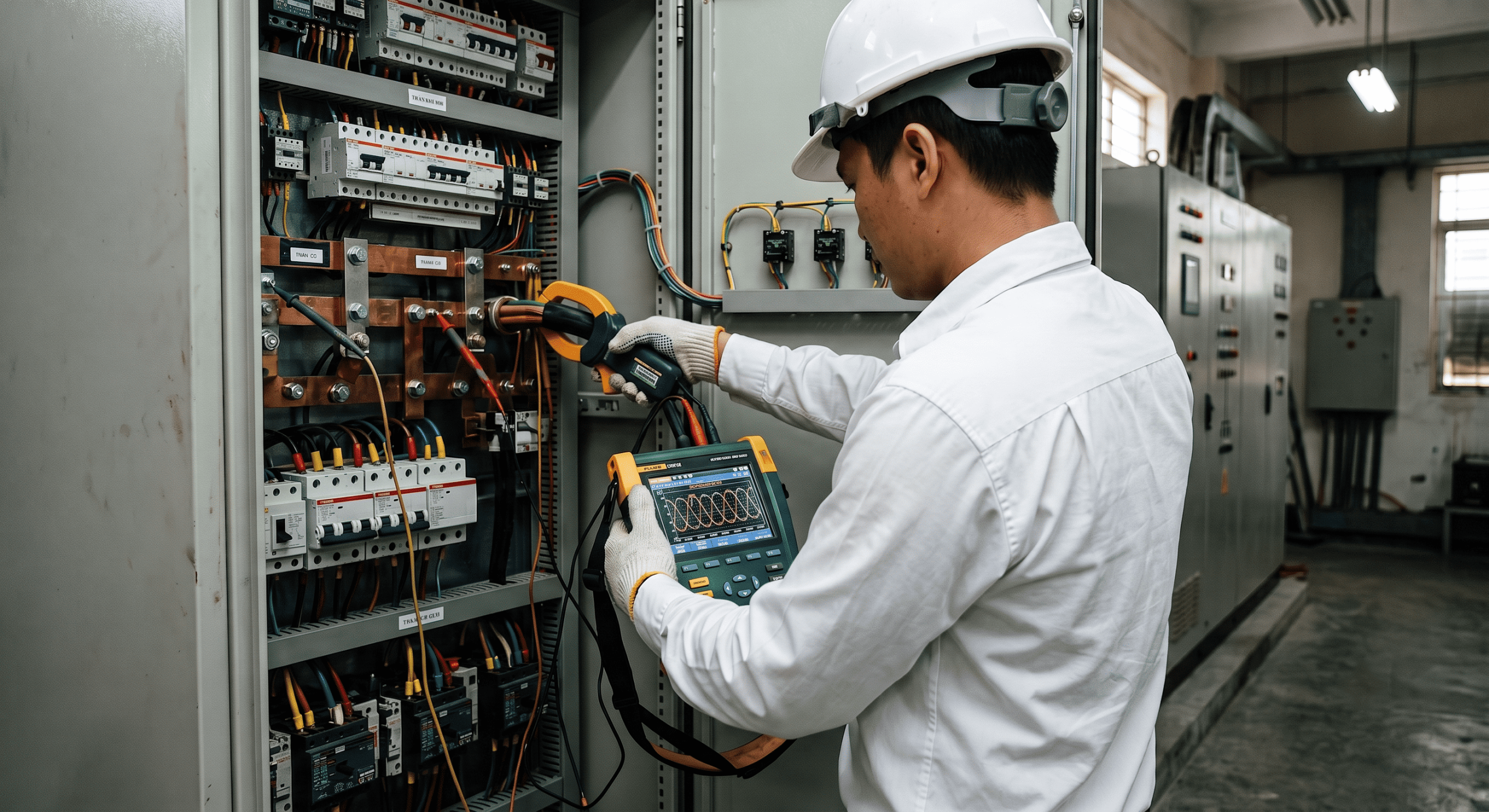

1. Đo kiểm hệ thống điện: Bước đầu tiên để triển khai bù công suất phản kháng là thu thập số liệu cos phi, dòng điện, điện áp, mức tiêu thụ và độ méo sóng hài (THDi, THDv) trong nhiều chu kỳ vận hành thực tế, không chỉ tại một thời điểm.
2. Xác định cấu hình bù: Dựa trên công suất tải, biểu đồ vận hành theo thời gian và mức độ sóng hài đo được, các kỹ sư sẽ tính toán dung lượng và thiết kế cấu hình bù công suất phản kháng tối ưu, bao gồm việc lựa chọn loại tụ (có hoặc không tích hợp cuộn kháng lệch tần) cùng phương án bù nền hay tự động phân cấp.
3. Lắp đặt và nghiệm thu: sau khi đóng điện, theo dõi cos phi sau bù, mức giảm tổn hao và độ ổn định điện áp trong một khoảng thời gian vận hành thực tế trước khi xác nhận hệ thống đạt yêu cầu.

Câu hỏi thường gặp về bù công suất phản kháng

Tụ bù công suất phản kháng là gì? Là một hệ thống tụ điện đấu song song với tải, cung cấp công suất phản kháng tại chỗ để giảm lượng công suất phản kháng phải lấy từ lưới, qua đó nâng cos phi đo được tại điểm đấu nối với điện lực.

Lắp tụ bù có làm giảm số kWh tiêu thụ không? Việc lắp tụ bù công suất phản kháng không trực tiếp làm quay chậm số điện năng hữu ích (kWh). Nó làm giảm dòng điện tổng (giảm tiêu hao nhiệt vô ích trên cáp) và giúp doanh nghiệp tránh khoản phụ thu phạt tiền điện.

Nhà máy nào cần quan tâm đến bù công suất phản kháng? Các nhà máy sử dụng nhiều động cơ điện, máy nén khí, máy biến áp non tải – những tải có tính cảm kháng cao – thường có cos phi thấp nếu chưa được bù, và nên kiểm tra hóa đơn điện cũng như đo đạc thực tế để đánh giá.

Tuổi thọ của tụ bù công suất phản kháng khoảng bao lâu? Trong điều kiện vận hành tiêu chuẩn, tụ bù thường có tuổi thọ trong khoảng 5–10 năm. Trong môi trường có mức sóng hài cao hoặc nhiệt độ tủ điện vượt ngưỡng thiết kế, tụ có thể suy giảm dung lượng hoặc hư hỏng sớm hơn đáng kể.

Nên sử dụng giải pháp bù công suất phản kháng hạ thế hay trung thế? Tùy vào cấu trúc trạm biến áp và quy mô công suất. Tụ bù hạ thế thường lắp tại tủ phân phối hoặc tủ động lực của từng phân xưởng để bù cục bộ. Tụ bù trung thế áp dụng cho các hệ thống có công suất lớn (cấp hàng nghìn kVA trở lên), thường được bố trí gần điểm đấu nối với lưới phân phối.

Nguồn tham khảo

• Bộ Công Thương Việt Nam, Thông tư số 39/2015/TT-BCT: Quy định hệ thống điện phân phối, Mục Chất lượng điện áp & Hệ số công suất.
• International Electrotechnical Commission, IEC 61921:2017: Power capacitors – Low-voltage power factor correction banks (Tụ điện công suất – Hệ thống tủ bù hệ số công suất hạ thế).
• Institute of Electrical and Electronics Engineers, IEEE Std 519-2022: IEEE Recommended Practices and Requirements for Harmonic Control in Electric Power Systems (Tiêu chuẩn kiểm soát sóng hài trong hệ thống điện).
