Điện trở nối đất trung tính (Neutral Grounding Resistor): Nguyên lý, tiêu chuẩn và ứng dụng

Đảm bảo an toàn và ổn định cho lưới điện nhà máy là yêu cầu bắt buộc đối với mọi đơn vị vận hành sản xuất. Khi xảy ra sự cố chạm đất, nếu hệ thống không có phương thức giới hạn dòng điện phù hợp, thiết bị cách điện có thể bị hư hỏng, kéo theo thời gian dừng máy ngoài kế hoạch. Vì vậy, việc hiểu đúng về điện trở nối đất và lựa chọn cấu hình bảo vệ phù hợp là kiến thức kỹ thuật cần thiết cho Plant Manager, Maintenance Manager và Electrical Engineer.

Điện trở nối đất là gì và nguyên lý bảo vệ hệ thống điện

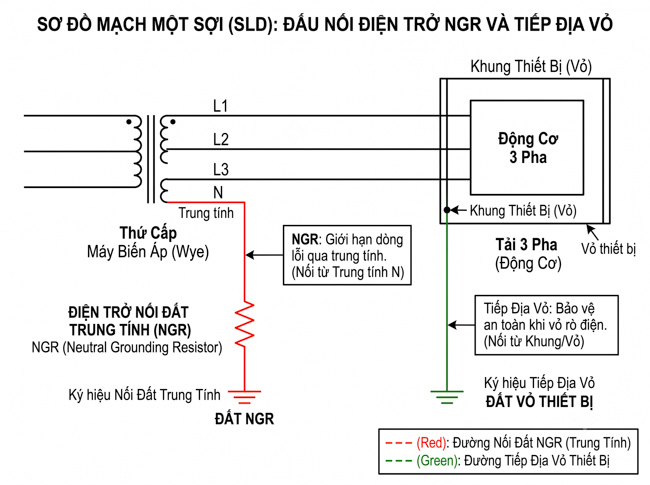

Điện trở nối đất là gì? Đây là tổ hợp thiết bị (thường là khối hợp kim điện trở công suất lớn) đấu nối giữa điểm trung tính của máy biến áp hoặc máy phát với hệ thống tiếp địa, nhằm kiểm soát biên độ dòng điện khi xảy ra sự cố chạm đất.

Khi lưới điện vận hành bình thường, dòng điện tại dây trung tính gần như bằng không. Nhưng khi phát sinh lỗi chạm đất một pha – ví dụ do vỏ cáp bị xước hoặc động cơ chạm vỏ – một dòng điện sự cố sẽ hình thành mạch vòng, chạy từ điểm lỗi xuống đất và quay về điểm trung tính của nguồn.

Nếu điểm trung tính được nối thẳng xuống đất mà không qua điện trở, trở kháng của mạch vòng gần như bằng không, khiến dòng sự cố có thể tăng lên rất lớn trong thời gian ngắn, gây hư hỏng cuộn dây và lõi từ máy biến áp. Việc chèn thêm một thiết bị điện trở nối đất vào mạch trung tính giúp giới hạn dòng sự cố ở mức định mức, tạo khoảng thời gian cần thiết để rơ le bảo vệ phát hiện và cắt máy cắt cô lập khu vực sự cố.

Định nghĩa kỹ thuật: Rơ le bảo vệ dòng chạm đất (Earth Fault Relay) là thiết bị giám sát dòng điện rò xuống đất, khi vượt ngưỡng cài đặt sẽ gửi tín hiệu điều khiển máy cắt ngắt mạch.

Dấu hiệu cảnh báo hệ thống nối đất và chất lượng điện đang gặp nguy hiểm

Một cấu trúc trung tính không đạt chuẩn thường là nguyên nhân sâu xa dẫn đến các vấn đề chất lượng điện năng. Đội ngũ vận hành nên kiểm tra hệ thống khi xuất hiện các dấu hiệu sau:

• Thiết bị tự động hóa khởi động lại bất thường: bo mạch PLC, biến tần liên tục báo lỗi hoặc tự reset, thường do xung nhiễu tần số cao không tìm được đường tản xuống đất hợp lý.
• Sụt áp thoáng qua (Voltage Sag): điện áp toàn phân xưởng giảm trong vài mili giây mỗi khi khởi động động cơ công suất lớn.
• Dòng rò tăng cao bất thường: ghi nhận qua đồng hồ đo hoặc thiết bị giám sát liên tục.
• Cáp trung tính quá nhiệt: do dòng rò hoặc sóng hài bậc 3 (Triplen Harmonics) chạy trên dây trung tính, làm lão hóa lớp cách điện.

Quy định về điện trở nối đất và các thông số tiêu chuẩn hiện hành

Việc thiết kế hệ thống tiếp địa và bảo vệ trung tính cần tuân thủ các quy chuẩn kỹ thuật hiện hành. Nắm vững quy định về điện trở nối đất giúp đội ngũ kỹ thuật đánh giá đúng mức độ an toàn của hệ thống điện nhà máy.

Điện trở nối đất bao nhiêu là đạt?

Không có một con số cố định áp dụng chung cho mọi hệ thống. Trị số điện trở nối đất bao nhiêu là đạt phụ thuộc vào cấp điện áp vận hành, tổng điện dung rò của mạng cáp ngầm, và ngưỡng dòng điện tối thiểu cần thiết để rơ le bảo vệ hoạt động chính xác. Đây là lý do vì sao việc khảo sát và đo lường thực tế tại từng công trình luôn là bước bắt buộc trước khi lựa chọn cấu hình.

Tiêu chuẩn điện trở nối đất trạm biến áp

Đối với các nhà máy hoặc khu công nghiệp có trạm biến áp riêng, tiêu chuẩn điện trở nối đất trạm biến áp thường tập trung vào việc giới hạn dòng điện ở mức từ 100A đến 400A, với thời gian chịu xung nhiệt khoảng 10 giây, nhằm bảo vệ lõi từ và cuộn dây khỏi biến dạng do nhiệt.

Giá trị điện trở nối đất an toàn và chống sét

Cần phân biệt rõ giữa nối đất trung tính (bảo vệ thiết bị khỏi dòng sự cố) và hệ thống tiếp địa an toàn/chống sét (bảo vệ con người và công trình):

• Giá trị điện trở nối đất an toàn: hệ thống tiếp địa vỏ thiết bị thường yêu cầu ≤ 4Ω để kiểm soát điện áp bước và điện áp tiếp xúc cho người lao động.
• Giá trị điện trở nối đất chống sét: mạng cọc tiếp địa kim thu sét cần trở kháng ≤ 10Ω để tản dòng xung sét có sườn sóng dốc một cách nhanh chóng.

Giới thiệu về hệ thống điện không nối đất (Ungrounded system)

Hệ thống điện không nối đất là cấu hình có điểm trung tính cách ly hoàn toàn với đất, từng được ứng dụng trong các dây chuyền sản xuất liên tục như luyện kim, hóa chất.

Ưu điểm: khi xảy ra một lỗi chạm đất pha đơn, dòng điện sự cố rất nhỏ (chỉ bằng dòng điện dung tự nhiên của cáp), rơ le bảo vệ không cần tác động ngắt mạch, dây chuyền có thể tiếp tục vận hành.

Nhược điểm: hệ thống dễ phát sinh hiện tượng quá điện áp do dòng điện dung sạc/xả liên tục, có thể gây hỏng cách điện theo thời gian. Việc xác định vị trí chạm đất trong hệ thống này cũng khó khăn hơn so với hệ thống nối đất trực tiếp.

Hệ thống điện nối đất bằng điện trở (Resistance-grounded system)

Để khắc phục rủi ro quá điện áp của mạng không nối đất mà vẫn kiểm soát được dòng sự cố, giải pháp lắp đặt điện trở trung tính được áp dụng phổ biến trong công nghiệp. Hệ thống này chia thành hai loại hình chính.

Nối đất bằng điện trở giá trị thấp (Low-resistance grounding)

Áp dụng chủ yếu cho lưới điện trung thế (từ 11kV đến 35kV). Trị số điện trở được tính toán để cho phép dòng sự cố dao động từ 100A đến 1000A chạy qua mạch – đủ lớn để rơ le số phát hiện ngay lập tức và cô lập chính xác phân đoạn cáp bị lỗi.

Nối đất bằng điện trở giá trị cao (High-resistance grounding)

Phù hợp cho lưới hạ thế và trung thế thấp (400V đến 5kV) tại các nhà máy yêu cầu tính liên tục sản xuất cao. Dòng chạm đất được giới hạn ở mức ≤ 10A, đủ nhỏ để tránh quá điện áp cộng hưởng nhưng không đủ lớn để máy cắt ngắt điện ngay lập tức. Điều này cho phép đội ngũ bảo trì có thời gian theo dõi và lên kế hoạch sửa chữa mà không làm gián đoạn sản xuất.

Ghi nhớ quan trọng:

• Việc lựa chọn giữa điện trở giá trị thấp hay giá trị cao cần dựa trên khảo sát và mô phỏng thực tế của từng hệ thống cáp.
• Mọi phương án kỹ thuật cần cân bằng giữa yêu cầu bảo vệ an toàn và chi phí vận hành lâu dài.
• Nên ưu tiên các đơn vị có năng lực khảo sát, đo lường và tư vấn cấu hình dựa trên dữ liệu thực tế của hệ thống, thay vì áp dụng thông số mặc định.

Các câu hỏi thường gặp về hệ thống nối đất

1. Điện trở nối đất và điện trở cách điện khác nhau như thế nào?
   Điện trở nối đất đánh giá khả năng dẫn dòng điện sự cố tản về nguồn một cách có kiểm soát. Điện trở cách điện đánh giá khả năng ngăn dòng điện rò rỉ giữa lõi mang điện và vỏ thiết bị, yêu cầu trị số rất lớn, tính bằng MegaOhm.
2. Khi nào nhà máy nên chuyển từ hệ thống không nối đất sang nối đất qua điện trở?
   Khi nhà máy mở rộng quy mô làm tăng chiều dài cáp ngầm (tăng dòng điện dung), hoặc khi hệ thống ghi nhận sự cố cháy hỏng thiết bị điện tử do quá điện áp mà chưa xác định được nguyên nhân vật lý rõ ràng.
3. Đo điện trở nối đất định kỳ bao lâu một lần?
   Theo quy định quản lý vận hành điện lực, hệ thống tiếp địa nên được đo kiểm tối thiểu 1 lần/năm.
4. Tại sao giá trị điện trở nối đất chống sét lại khác với nối đất trạm biến áp?
   Sét mang dòng xung có sườn sóng rất dốc, đòi hỏi đường tản phải có trở kháng cực thấp để tiêu tán năng lượng tức thời. Trong khi đó, bảo vệ trạm biến áp xử lý sự cố ở tần số công nghiệp (50Hz), yêu cầu tính toán giới hạn dòng điện theo đặc tính chịu nhiệt của thiết bị.
5. Cần lưu ý gì khi lựa chọn đơn vị cung cấp giải pháp điện trở nối đất?
   Nên ưu tiên đơn vị có năng lực đo lường, mô phỏng và tư vấn dựa trên dữ liệu thực tế của hệ thống điện, thay vì chỉ cung cấp thiết bị theo thông số tiêu chuẩn chung.

Nguồn tham khảo

Các thông số kỹ thuật trong bài được tham chiếu từ:

IEEE Standard 519-2022 – tiêu chuẩn kiểm soát sóng hài trong hệ thống điện;

IEEE Standard 142-2007 – khuyến nghị thực hành nối đất cho hệ thống điện công nghiệp;

IEC 60364-5-54:2011 – lựa chọn và lắp đặt thiết bị điện, hệ thống tiếp địa;

Thông tư 39/2015/TT-BCT – quy định kỹ thuật hệ thống điện phân phối.
