Sóng hài là gì?

Sóng hài (tiếng Anh là harmonics) là những thành phần dòng điện hoặc điện áp có tần số bằng bội số nguyên của tần số cơ bản. Ở lưới điện Việt Nam, tần số cơ bản là 50 Hz, nên sóng hài bậc 3 có tần số 150 Hz, bậc 5 là 250 Hz, bậc 7 là 350 Hz, và cứ thế tiếp tục.

Một nguồn điện lý tưởng chỉ có một sóng sin duy nhất ở 50 Hz. Trong thực tế, khi các sóng hài chồng lên sóng cơ bản, dạng sóng tổng hợp không còn là hình sin trơn tru mà bị méo dạng. Mức độ méo đó chính là biểu hiện của chất lượng điện năng kém do sóng hài. Trong môi trường công nghiệp, các bậc hài lẻ (3, 5, 7, 11, 13) thường chiếm ưu thế do đặc tính của tải phi tuyến ba pha.

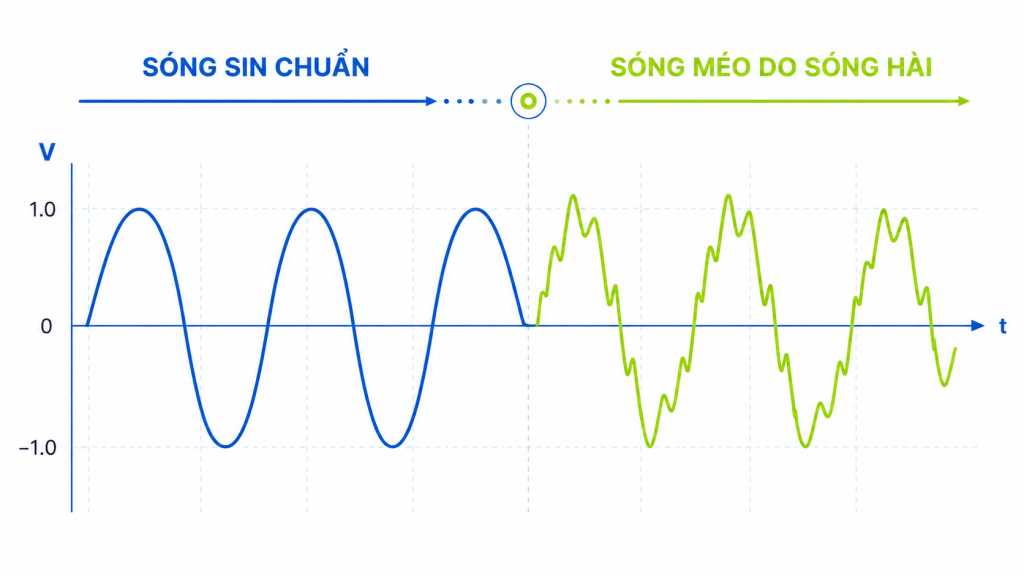

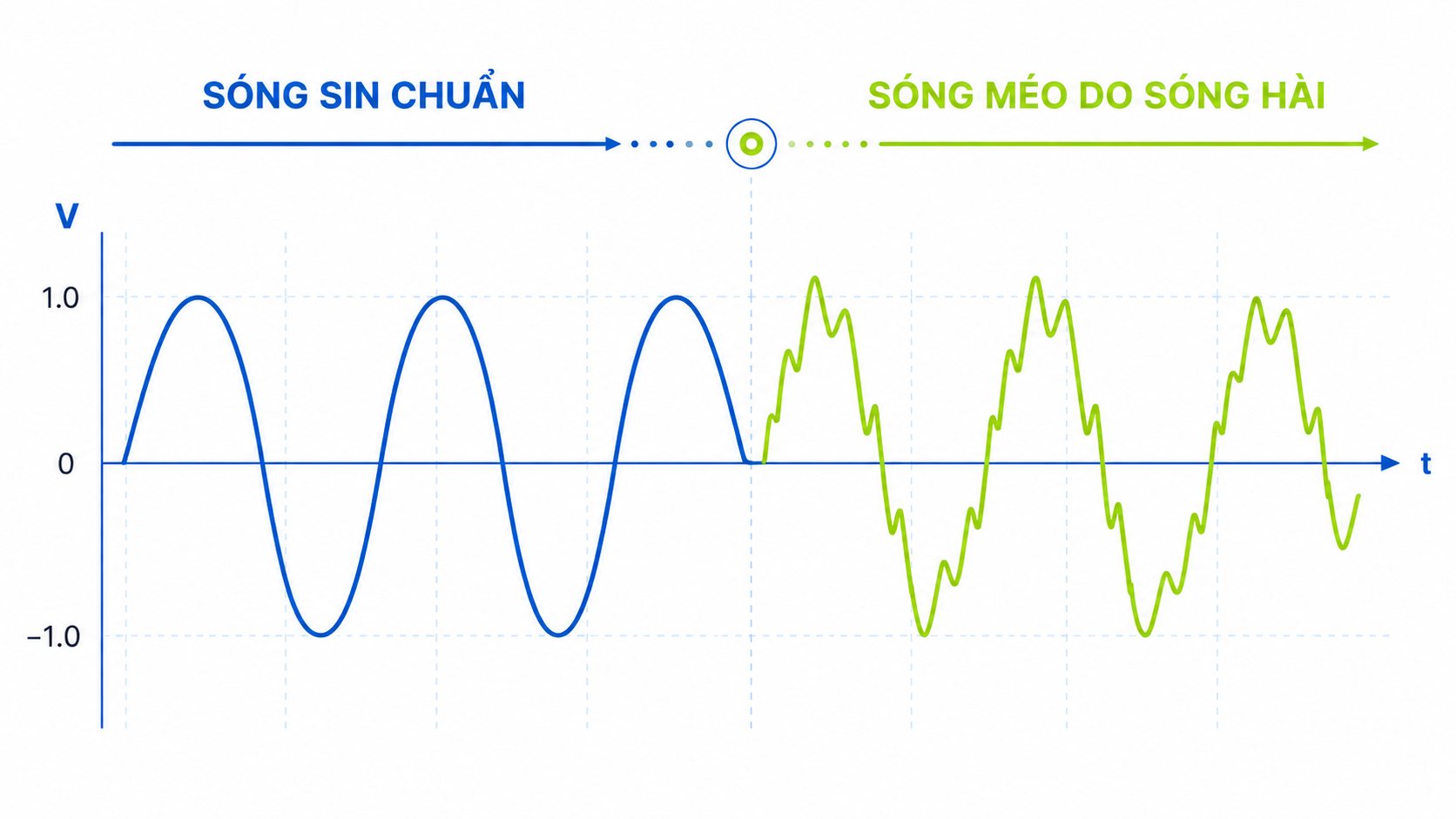

Hình 1: Dạng sóng điện chuyển từ sin chuẩn sang méo khi xuất hiện sóng hài.

Sóng hài hình thành như thế nào?

Gốc rễ của sóng hài nằm ở khái niệm tải phi tuyến (nonlinear load). Với một tải tuyến tính như điện trở sấy hay đèn sợi đốt, dòng điện tăng giảm tỉ lệ thuận với điện áp, nên dòng vẫn là sóng sin sạch. Ngược lại, tải phi tuyến chỉ rút dòng theo từng nhịp ngắn, không liên tục, khiến dạng dòng điện méo đi so với điện áp.

Phần lớn thiết bị hiện đại đều có khâu điện tử công suất ở đầu vào (bộ chỉnh lưu, tụ một chiều), nên chúng rút dòng thành từng xung nhọn thay vì liền mạch. Khi phân tích các xung dòng méo này theo toán học Fourier, chúng tương đương với tổng của sóng cơ bản 50 Hz cộng một loạt sóng hài bậc cao. Nói cách khác, sóng hài không do lưới điện sinh ra, mà do chính các tải trong nhà máy bơm ngược trở lại lưới.

Những thiết bị nào tạo ra sóng hài?

Hầu hết nguồn phát sóng hài trong nhà máy đều là thiết bị có điện tử công suất. Những nhóm phổ biến nhất gồm:

• Biến tần (VFD) điều khiển tốc độ động cơ
• Bộ lưu điện UPS và bộ sạc ắc quy
• Bộ chỉnh lưu và bộ nguồn xung (SMPS) trong máy tính, máy chủ, thiết bị điều khiển
• Lò hồ quang, lò cảm ứng và máy hàn
• Đèn LED và đèn huỳnh quang dùng chấn lưu điện tử
• Trạm sạc xe điện

Đặc điểm chung: tải càng nhiều điện tử công suất thì mức phát sóng hài càng lớn. Hiện tượng này phổ biến trong các ngành sản xuất công nghiệp có nhiều biến tần và lò điện. Trong đó, bậc 5 và bậc 7 thường chiếm ưu thế trong tổng méo của dòng và áp, vì đây là các bậc đặc trưng của bộ chỉnh lưu 6 xung rất phổ biến.

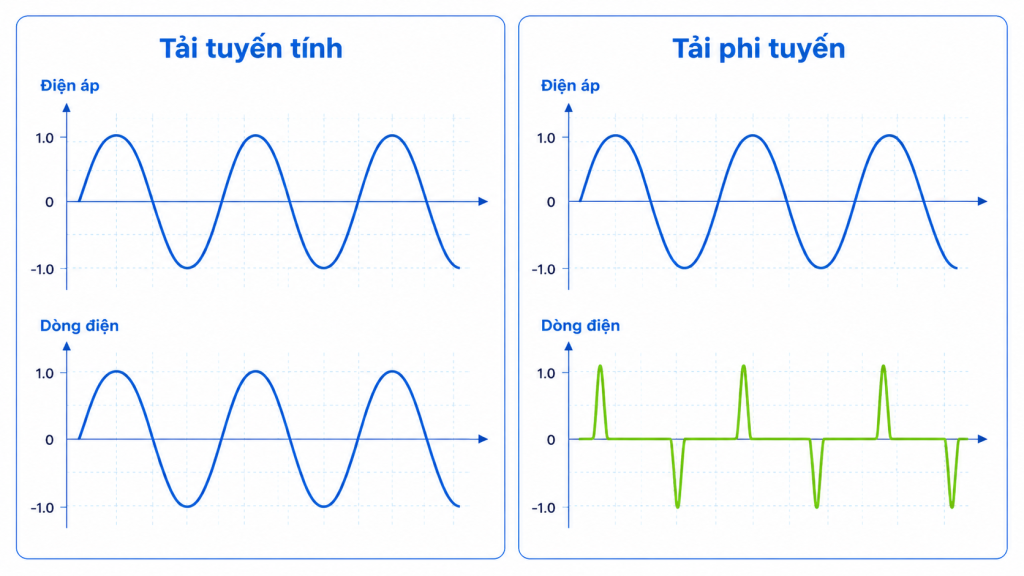

Hình 2: Tải phi tuyến rút dòng theo các xung ngắn, làm dòng điện đầu vào bị méo so với điện áp hình sin.

Bảng các bậc sóng hài thường gặp

Mỗi bậc sóng hài thường gắn với một nhóm nguồn phát và một kiểu ảnh hưởng đặc trưng. Bảng dưới đây tóm tắt các bậc phổ biến nhất trong môi trường công nghiệp:

Bảng mang tính tham khảo kỹ thuật chung; biên độ thực tế của từng bậc phụ thuộc cấu hình tải và cần xác nhận bằng phép đo phổ hài.

THD, THDi và THDv là gì?

Để định lượng sóng hài, ngành điện dùng chỉ số THD (Total Harmonic Distortion, tổng méo sóng hài), biểu thị bằng phần trăm. THD càng cao thì dạng sóng càng méo. Các biến thể cần phân biệt:

Một lưu ý kỹ thuật quan trọng mà nhiều tài liệu bỏ qua: khi đánh giá tuân thủ IEEE 519, dòng điện không dùng THDi mà dùng TDD (Total Demand Distortion), tức méo dòng so với dòng nhu cầu cực đại của nhà máy, không phải dòng tức thời. Ở mức 100% tải, THDi và TDD bằng nhau, nhưng ở tải thấp hai chỉ số có thể chênh lệch lớn. Lấy nhầm THDi thay cho TDD rất dễ dẫn tới kết luận sai về mức độ tuân thủ (theo IEEE 519-2022).

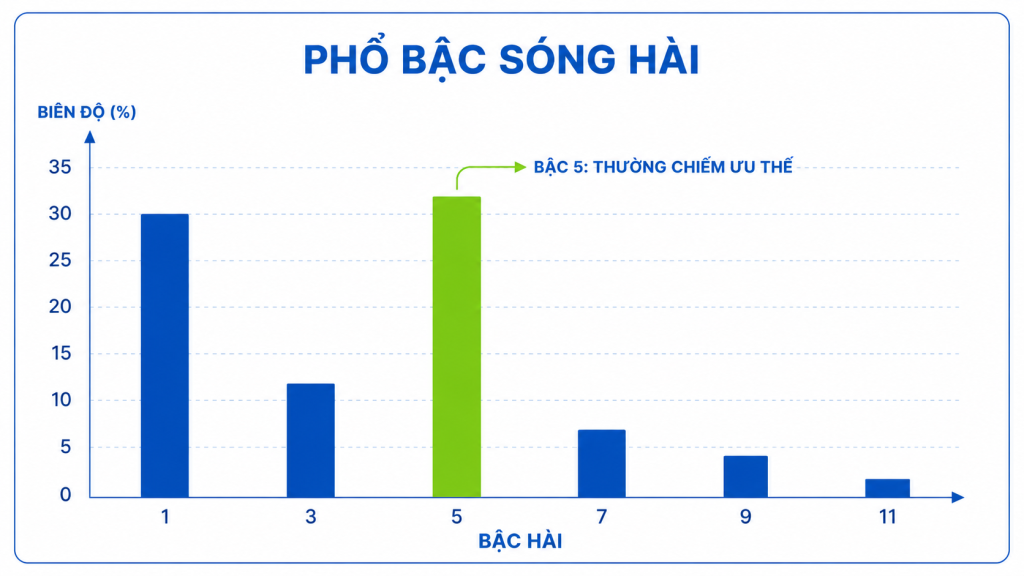

Hình 3: Phổ bậc sóng hài giúp nhận diện các bậc hài nổi bật và phân biệt THDv, THDi, TDD khi đánh giá chất lượng điện.

Tác hại của sóng hài đối với hệ thống điện

Sóng hài không gây một cú sự cố rõ ràng ngay lập tức, mà bào mòn hệ thống một cách âm thầm. Bốn nhóm tác hại chính:

• Quá nhiệt động cơ, máy biến áp và dây dẫn: Các bậc hài cao sinh dòng xoáy và hiệu ứng bề mặt, biến điện năng thành nhiệt thừa. Riêng sóng hài bậc 3 từ ba pha cộng dồn trên dây trung tính, khiến dây này nóng dù dòng pha vẫn trong định mức.
• Hỏng tụ bù do cộng hưởng: Khi tần số hài trùng tần số cộng hưởng giữa tụ bù và điện kháng hệ thống, dòng hài bị khuếch đại và dội quá mức vào tụ, làm tụ phồng hoặc nổ sớm.
• Lỗi thiết bị điện tử và sai số đo: nhiễu khiến cảm biến đọc sai, rơ-le tác động nhầm, PLC và biến tần báo lỗi hoặc reset; đồng hồ đo kiểu cũ cho số liệu sai lệch.
• Tăng tổn hao và giảm tuổi thọ thiết bị: dòng hài làm tăng tổn hao đồng và sắt, đẩy hóa đơn điện lên và rút ngắn tuổi thọ máy biến áp, động cơ, cáp, kéo theo tăng chi phí vận hành và rủi ro dừng máy.

Dấu hiệu nhận biết sóng hài trong nhà máy

Trước khi có số liệu đo, có thể nghi ngờ sóng hài qua các dấu hiệu trực quan sau:

• Động cơ, máy biến áp hoặc dây trung tính nóng bất thường dù không quá tải
• Aptomat nhảy hoặc cầu chì đứt lặp lại không rõ nguyên nhân
• Tụ bù nhanh hỏng, phồng hoặc nổ
• Thiết bị điện tử (PLC, biến tần) hay báo lỗi, reset
• Đèn chiếu sáng nhấp nháy theo nhịp tải lớn khởi động

Đây là các dấu hiệu định tính. Để khẳng định, cần đo bằng máy phân tích chất lượng điện.

Khi nào cần đo và đánh giá chất lượng điện?

Sóng hài là hiện tượng tích lũy, nên thời điểm hợp lý để đo là khi xuất hiện dấu hiệu bất thường, sau khi lắp thêm tải phi tuyến lớn (biến tần, điện mặt trời, lò cảm ứng), hoặc định kỳ theo kế hoạch bảo trì. Về ngưỡng tham chiếu, theo IEEE 519-2022 và Thông tư 05/2025/TT-BCT, tổng méo điện áp THD không nên vượt 5% ở lưới trung áp và 8% ở lưới hạ áp.

Khi vượt ngưỡng, đó là lúc cần dùng thiết bị đo chất lượng điện năng để xác định nguyên nhân, rồi cân nhắc phương pháp lọc sóng hài phù hợp. Một minh chứng thực tế về xử lý sóng hài đúng điểm hòa lưới được ghi lại trong case study hệ thống điện mặt trời.

Để hiểu bức tranh đầy đủ hơn về các hiện tượng chất lượng điện khác đi kèm sóng hài, xem thêm bài các vấn đề chất lượng điện thường gặp trong nhà máy. Khi cần chọn giải pháp xử lý, bài khi nào cần Active Harmonic Filter sẽ hướng dẫn chi tiết.

Cách kiểm soát và giảm sóng hài trong nhà máy

Sau khi đo và xác định mức méo vượt ngưỡng, việc chọn giải pháp cần dựa trên kết quả đo thực tế, không áp dụng đại trà. Các hướng xử lý phổ biến, từ đơn giản đến chuyên sâu:

• Cuộn kháng lọc (detuned reactor) cho tụ bù: khi hệ thống vừa cần nâng hệ số công suất vừa có sóng hài, lắp cuộn kháng nối tiếp tụ bù giúp dịch tần số cộng hưởng ra khỏi các bậc hài đặc trưng (bậc 5, 7), tránh cộng hưởng và nổ tụ. Đây là cấu hình tiêu chuẩn cho lưới nhiều biến tần; xem thêm ở bài bù công suất phản kháng.
• Bộ lọc thụ động (passive filter): dùng mạch L-C điều chỉnh để hút một bậc hài cụ thể, phù hợp khi phổ hài ổn định và tập trung ở vài bậc.
• Bộ lọc tích cực AHF (Active Harmonic Filter): bơm dòng ngược pha để triệt tiêu sóng hài theo thời gian thực, xử lý nhiều bậc và tải biến động; chi phí đầu tư cao nhất nhưng linh hoạt nhất. Chi tiết ưu – nhược từng loại có trong bài các phương pháp lọc sóng hài.

Câu hỏi thường gặp (FAQ)

Sóng hài bậc mấy nguy hiểm nhất?

Bậc 3 đáng lo vì cộng dồn trên dây trung tính gây quá nhiệt; bậc 5 và bậc 7 phổ biến nhất trong công nghiệp và gây mômen ngược, quá nhiệt động cơ. Mức độ nguy hiểm phụ thuộc biên độ từng bậc trong hệ thống cụ thể.

THD bao nhiêu là đạt chuẩn tại Việt Nam?

Theo Thông tư 05/2025/TT-BCT, tổng méo điện áp THD-V không quá 5,0% với lưới trung áp và 8,0% với lưới hạ áp; mức này tương đồng với giới hạn của IEEE 519-2022.

Đo sóng hài bằng thiết bị gì?

Bằng máy phân tích chất lượng điện năng đạt chuẩn đo IEC 61000-4-30 Class A, đo liên tục tối thiểu 24 giờ, lý tưởng 7 ngày để phản ánh đủ các khung tải.

Sóng hài có làm tăng tiền điện không?

Có, theo hai cách gián tiếp. Thứ nhất, dòng hài làm tăng tổn hao trên dây dẫn và máy biến áp, khiến nhà máy phải trả nhiều điện năng hơn cho cùng một sản lượng thực tế. Thứ hai, sóng hài thường đi kèm hệ số công suất thấp, dẫn tới bị tính thêm tiền mua công suất phản kháng nếu cosφ dưới 0,9 theo quy định hiện hành.

Cần đo sóng hài định kỳ không?

Nên đo định kỳ, đặc biệt với nhà máy có tải thay đổi theo thời gian. Chất lượng điện không cố định mà trôi dần theo tải, thời tiết và tình trạng thiết bị, nên một phép đo một lần không phản ánh được toàn bộ vòng đời vận hành. Tần suất hợp lý là đo lại sau mỗi lần lắp thêm tải phi tuyến lớn, hoặc theo chu kỳ bảo trì phòng ngừa hằng năm.

Kết luận

Đánh giá sóng hài không phải việc chỉ làm khi thiết bị đã hỏng, mà là cách phát hiện rủi ro trước khi nó thành chi phí sửa chữa. Nguyên tắc thì đơn giản: hiểu đúng bản chất, đo đúng chỉ số, đối chiếu đúng tiêu chuẩn, để dữ liệu dẫn đường cho quyết định.

NGUỒN THAM KHẢO

1. IEEE: IEEE Std 519-2022, Standard for Harmonic Control in Electric Power Systems. standards.ieee.org/ieee/519
2. IEC: IEC 61000-4-7 (phương pháp đo sóng hài) và IEC 61000-4-30 (phương pháp đo chất lượng điện, Class A). webstore.iec.ch
3. Fluke Corporation: A fresh look at power quality basics. fluke.com
4. Bộ Công Thương: Thông tư 05/2025/TT-BCT (THD-V trung áp 5,0%, hạ áp 8,0%; thay thế TT39/2015, sửa đổi bởi TT46/2025). evn.com.vn
5. Bộ Công Thương: QCVN 26:2025/BCT, Quy chuẩn kỹ thuật quốc gia về kỹ thuật điện, hệ thống lưới điện. luatvietnam.vn
