Các phương pháp lọc sóng hài hiệu quả cho hệ thống điện công nghiệp

Các phương pháp lọc sóng hài phổ biến trong công nghiệp như cuộn kháng, biến áp cách ly, bộ lọc thụ động và bộ lọc tích cực (AHF). So sánh ưu nhược điểm, lợi ích kỹ thuật và hiệu quả đầu tư cho doanh nghiệp.

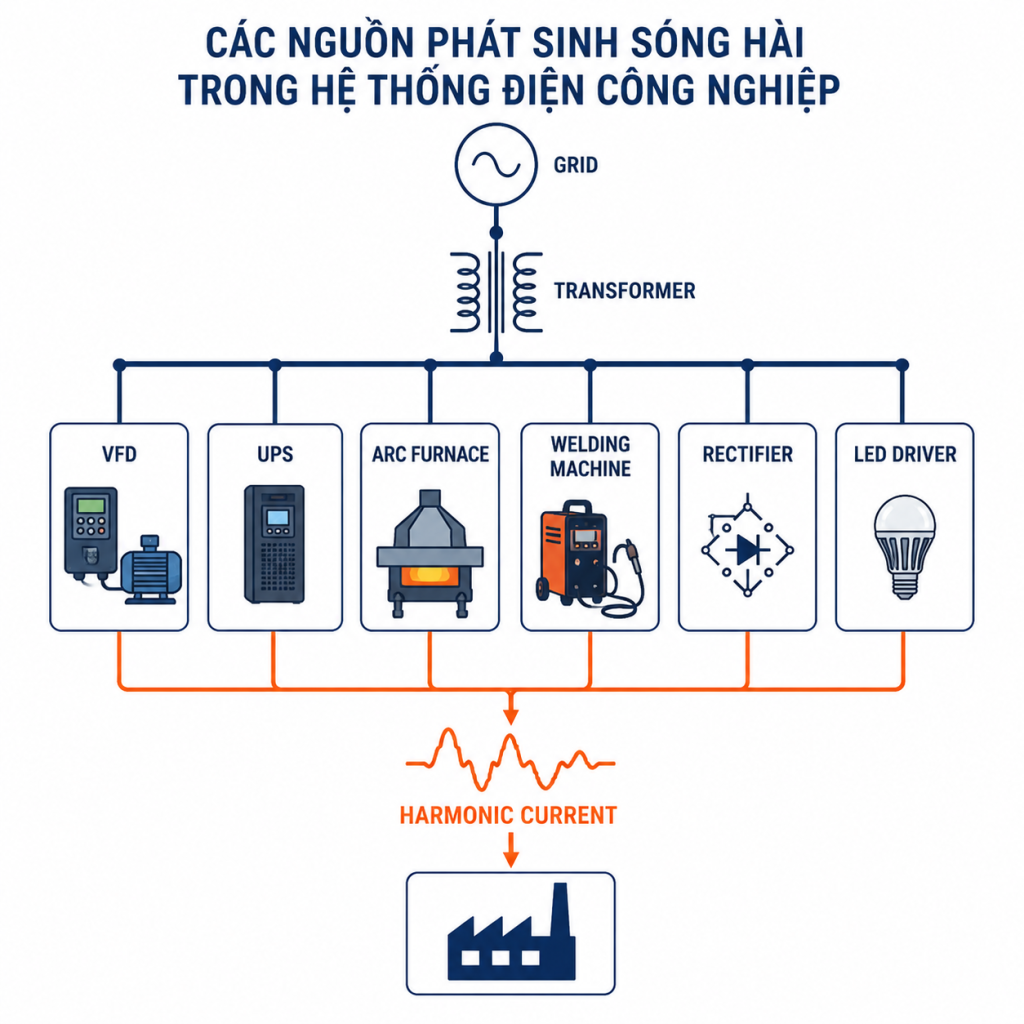

Trong môi trường sản xuất công nghiệp hiện đại, sự xuất hiện dày đặc của các thiết bị điện tử công suất như biến tần (VFD), hệ thống lưu điện (UPS), lò trung tần hay máy hàn đã mang lại những bước tiến lớn về tự động hóa và tối ưu năng lượng. Tuy nhiên, mặt trái của công nghệ này là chúng trở thành các phụ tải phi tuyến, liên tục bơm ngược sóng hài vào lưới điện, làm biến dạng nguồn điện hình sin nguyên bản.

Để hiểu rõ hơn về cơ chế hình thành và các cấp độ ảnh hưởng của hiện tượng này trước khi xử lý, doanh nghiệp có thể tham khảo thêm bài viết giải thích chi tiết sóng hài là gì và tiêu chuẩn kiểm soát.

Vì sao sóng hài cần được xử lý? Bởi nếu để hiện tượng này kéo dài, hệ thống điện sẽ phải đối mặt với nguy cơ quá nhiệt, hỏng tụ bù, nhiễu tín hiệu điều khiển và dừng máy đột ngột.

Đứng trước bài toán này, việc đánh giá và áp dụng phương pháp lọc sóng hài phù hợp là yêu cầu quan trọng nhằm đảm bảo chất lượng điện năng và độ tin cậy của hệ thống. Tuy nhiên, một sai lầm phổ biến của nhiều doanh nghiệp là cho rằng mọi hệ thống đều cần đầu tư bộ lọc sóng hài tích cực (AHF) đắt tiền, hoặc ngược lại, chỉ cần lắp cuộn kháng giá rẻ là đủ để giải quyết vấn đề.

Thực tế, không có một “công thức chung” nào cho mọi nhà máy. Việc lựa chọn giải pháp xử lý sóng hài phải được bắt nguồn từ quá trình đo đạc, khảo sát chất lượng điện thực tế để đảm bảo hệ thống vận hành an toàn với chi phí đầu tư tối ưu nhất.

 Phương pháp lọc sóng hài là gì?

Phương pháp lọc sóng hài là các giải pháp kỹ thuật nhằm giảm hoặc kiểm soát các thành phần sóng hài sinh ra bởi tải phi tuyến, từ đó cải thiện chất lượng điện năng, giảm tổn hao và bảo vệ an toàn cho các thiết bị trong hệ thống điện công nghiệp.

• Không có một giải pháp lọc sóng hài nào là hoàn hảo và phù hợp cho mọi hệ thống.
• Mỗi phương pháp (cuộn kháng, lọc thụ động, lọc tích cực) đều có ưu nhược điểm và phạm vi ứng dụng khác nhau.
• Muốn lựa chọn đúng giải pháp, doanh nghiệp cần phải đo lường thực tế chỉ số THDi, THDv và đánh giá tại Điểm đấu nối chung (PCC).
• Bộ lọc tích cực (AHF) tuy là công nghệ tiên tiến nhất nhưng không phải lúc nào cũng là lựa chọn duy nhất hay bắt buộc.

Vì sao doanh nghiệp cần xử lý sóng hài trước khi lựa chọn giải pháp lọc?

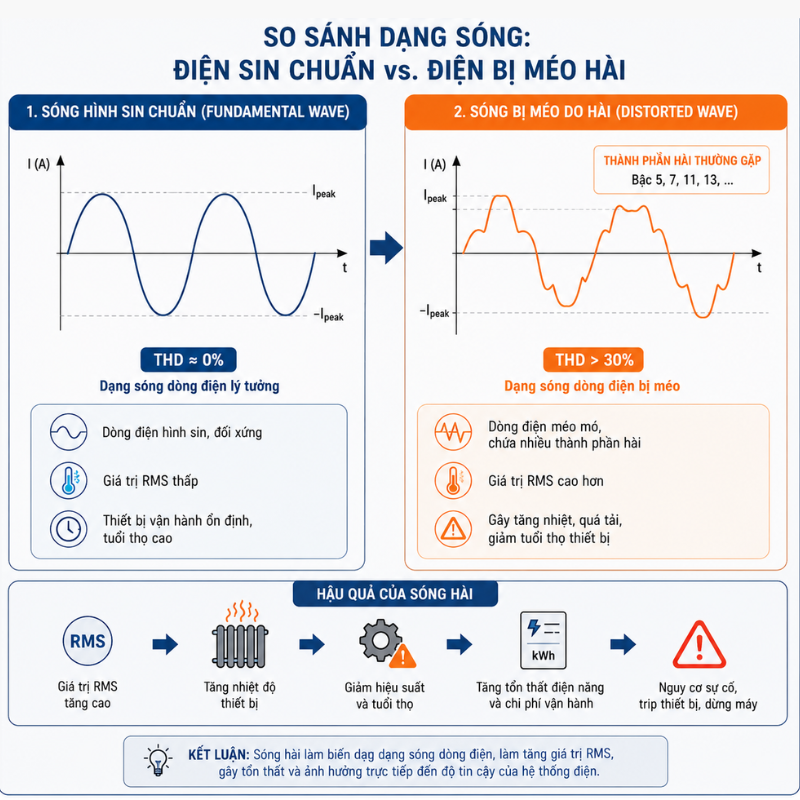

Một trong những ảnh hưởng lớn nhất của sóng hài là làm tăng giá trị RMS của dòng điện và làm giảm chất lượng điện áp. Những ảnh hưởng này rất dễ bị bỏ qua ở giai đoạn đầu, nhưng lại gây ra những tổn thất khổng lồ về kinh tế. Việc chủ động đánh giá và xử lý sóng hài sẽ mang lại lợi ích toàn diện trên 4 phương diện:

Giảm chi phí đầu tư thiết bị (CAPEX)

Tiết kiệm CAPEX là mối quan tâm thường trực của các chủ đầu tư. Việc lọc sóng hài hiệu quả giúp làm giảm giá trị hiệu dụng (RMS) của dòng điện tổng. Nhờ đó, người thiết kế có thể giảm kích thước tiết diện của cáp dẫn, hạ định mức của máy cắt (CB, MCCB) và công tắc tơ mà vẫn đảm bảo hệ thống không bị quá tải.

Giảm chi phí vận hành (OPEX)

Dòng điện sóng hài gây ra tổn thất công suất tác dụng (P) dư thừa dưới dạng nhiệt năng. Kiểm soát sóng hài góp phần giảm trực tiếp tổn thất điện năng trong lõi thép máy biến áp, hệ thống cáp dẫn và thiết bị đóng cắt. Trong nhiều trường hợp, giải pháp lọc sóng hài có thể giúp nhà máy tiết kiệm lên đến 10% trên tổng hóa đơn tiền điện hàng tháng.

Kéo dài tuổi thọ thiết bị

Sóng hài là thủ phạm thầm lặng gây tăng nhiệt trong máy biến áp, cáp, động cơ và đặc biệt là làm nổ hệ thống tụ bù. Ví dụ, một động cơ xoay chiều nếu hoạt động với mức tăng nhiệt chỉ khoảng 10°C do ảnh hưởng của dòng hài bậc 5 sẽ bị sụt giảm tới 50% tuổi thọ cách điện. Xử lý sóng hài chính là bảo vệ tài sản dài hạn.

Giảm nguy cơ dừng sản xuất và tổn thất tài chính

Sự cố trip máy cắt ngẫu nhiên, rơ-le bảo vệ tác động sai hoặc PLC báo lỗi do nhiễu sóng hài có thể làm toàn bộ dây chuyền ngừng hoạt động. Chi phí bảo trì thiết bị hư hỏng thường rất thấp nếu đem so sánh với những tổn thất tài chính khổng lồ do gián đoạn chu trình sản xuất.

 Ước tính tổn thất tài chính khi xảy ra sự cố điện theo từng ngành

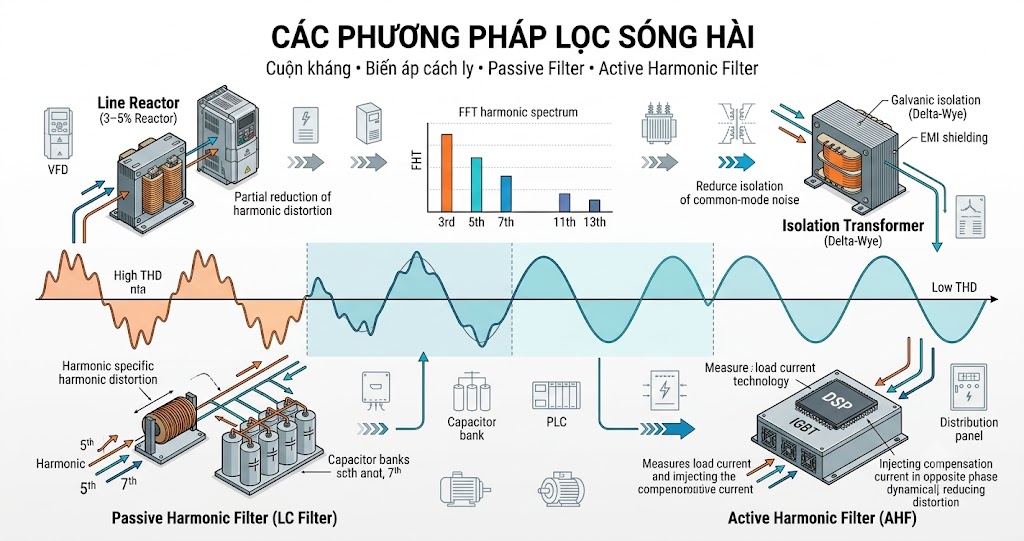

Các phương pháp lọc sóng hài phổ biến trong công nghiệp

Không có một giải pháp lọc sóng hài nào phù hợp cho mọi hệ thống điện. Việc lựa chọn phụ thuộc vào mức độ méo hài, đặc tính phụ tải, khả năng mở rộng trong tương lai và ngân sách đầu tư. Dưới đây là bốn phương pháp được sử dụng phổ biến trong công nghiệp.

1. Cuộn kháng nối tiếp (Line Reactor / Load Reactor)

Nguyên lý hoạt động: Cuộn kháng nối tiếp là phương pháp đơn giản nhất để giảm sóng hài. Thiết bị này được mắc nối tiếp với phụ tải phi tuyến (ví dụ: ngay trước đầu vào của biến tần) nhằm làm tăng tổng điện kháng nhìn từ phía nguồn về tải. Độ biến dạng sóng hài phụ thuộc vào tổng điện kháng này. Thông thường, cuộn kháng có giá trị điện kháng từ 3% tới 6% để cải thiện chất lượng điện.

Ưu điểm:

• Chi phí đầu tư rất rẻ, cấu tạo đơn giản, độ bền cao.
• Giúp hấp thụ các quá độ điện áp (Spike/Surge) nguy hiểm, bảo vệ biến tần không bị trip vì quá áp.

Hạn chế:

• Điện kháng phụ thuộc vào mức tải.

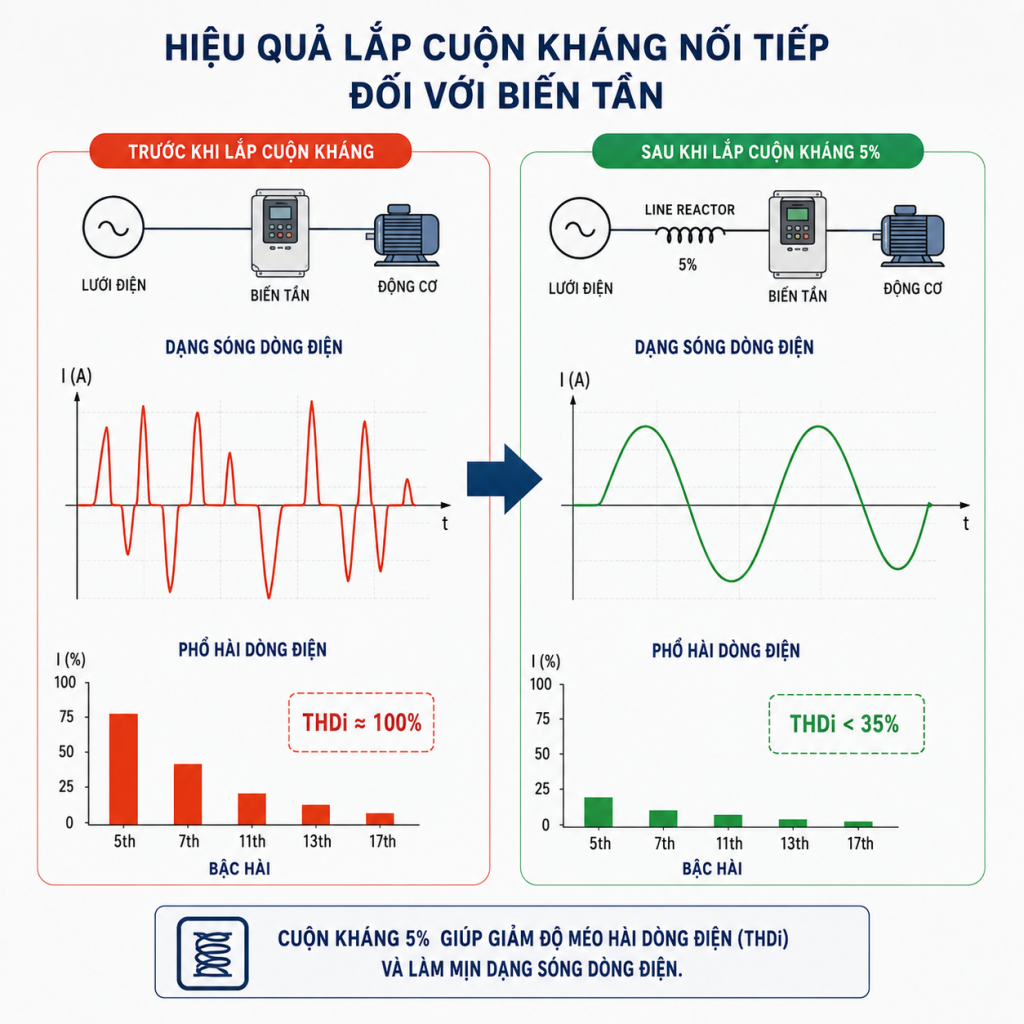

• Hiệu quả giảm méo hài có giới hạn: Nếu trước khi lắp cuộn kháng mức THDi là 100%, thì sau khi lắp, THDi thường chỉ giảm xuống dưới mức 35%, khó đạt các tiêu chuẩn khắt khe.

Khi nào nên sử dụng: Phù hợp cho các nhà máy muốn bảo vệ cơ bản cho các cụm biến tần nhỏ lẻ và lưới điện không yêu cầu tiêu chuẩn THD quá nghiêm ngặt.

Cuộn kháng có thay thế được bộ lọc sóng hài không?

Không. Cuộn kháng chỉ giúp làm giảm một phần tỷ lệ méo hài dòng điện (THDi) và hạn chế các xung điện áp tức thời. Nó không có khả năng kiểm soát triệt để sóng hài về mức tiêu chuẩn an toàn nên không thể thay thế hoàn toàn cho một hệ thống bộ lọc sóng hài chuyên dụng.

2. Biến áp cách ly (Isolation Transformer)

Nguyên lý hoạt động: Giống như cuộn kháng, điện kháng của máy biến áp đủ nhỏ để cho dòng điện cơ bản 50Hz đi qua dễ dàng nhưng lại tăng tỷ lệ thuận với tần số sóng hài. Đặc biệt, biến áp cách ly thường được cấu hình đấu nối Tam giác – Sao (Delta – Wye) với màn chắn tĩnh điện ở giữa để “bẫy” các tín hiệu nhiễu.

Vai trò: Cấu hình Tam giác – Sao giúp kiểm soát các dòng điện thứ tự không (nguyên nhân sinh ra sóng hài bậc 3, 9, 15). Đồng thời cung cấp sự cách ly về mặt điện (Galvanic isolation), hạn chế tối đa các quá độ điện áp truyền từ lưới điện vào thiết bị.

Ứng dụng: Được sử dụng như một bước đệm lọc nhiễu tĩnh điện trước khi cấp nguồn cho các thiết bị nhạy cảm.

 Khi nào nên dùng MBA cách ly?

Máy biến áp cách ly là giải pháp lý tưởng cho các nhà máy có yêu cầu chống nhiễu điện từ cao đối với:

• Hệ thống điều khiển tự động hóa (PLC).
• Phòng máy chủ (Server).
• Nguồn dự phòng (UPS).
• Thiết bị y tế (Medical).

3. Bộ lọc sóng hài thụ động (Passive Harmonic Filter)

Nguyên lý hoạt động: Lọc thụ động là giải pháp cung cấp một đường dẫn có trở kháng cực thấp đối với một dải tần số sóng hài nhất định. Dòng sóng hài thay vì đi ngược lên lưới điện sẽ bị “hút” vào bộ lọc và kiểm soát năng lượng dư thừa.

Cấu tạo: Một bộ lọc sóng hài thụ động thông thường là sự kết hợp của các phần tử: Cuộn cảm (L), Tụ điện (C) và đôi khi là Điện trở (R) để tạo thành mạch cộng hưởng.

Ưu điểm:

• Thiết kế đơn giản, độ tin cậy cao.
• Chi phí đầu tư thấp hơn nhiều so với bộ lọc tích cực, đặc biệt ở dải công suất lớn.
• Rất phù hợp cho hệ thống có tải ổn định, ít biến thiên về công suất.

Hạn chế:

• Chỉ được “tinh chỉnh” (tuned) để lọc một vài bậc sóng hài cố định (thường là bậc 5, 7).
• Kích thước tủ điện cồng kềnh.
• Không phù hợp cho tải thay đổi liên tục, vì hiệu suất lọc sẽ suy giảm mạnh khi đặc tính phụ tải sai lệch so với thiết kế ban đầu.

Các cấu hình phổ biến: Lọc 1 bậc (Single-tuned), Lọc thông cao bậc 1, Lọc thông cao bậc 2, Lọc C-type. Để kiểm chứng tính hiệu quả thực tế, hệ thống này đã được triển khai thành công tại dự án lắp đặt tủ lọc sóng hài cho nhà máy thép Hòa Phát.

Technical Note (Lưu ý kỹ thuật): Bộ lọc thụ động cần được tính toán cộng hưởng chính xác trước khi lắp đặt. Việc lựa chọn sai thông số linh kiện có thể làm gia tăng cộng hưởng song song thay vì giảm sóng hài, gây nguy hiểm cho lưới điện.

4. Bộ lọc sóng hài tích cực (Active Harmonic Filter – AHF)

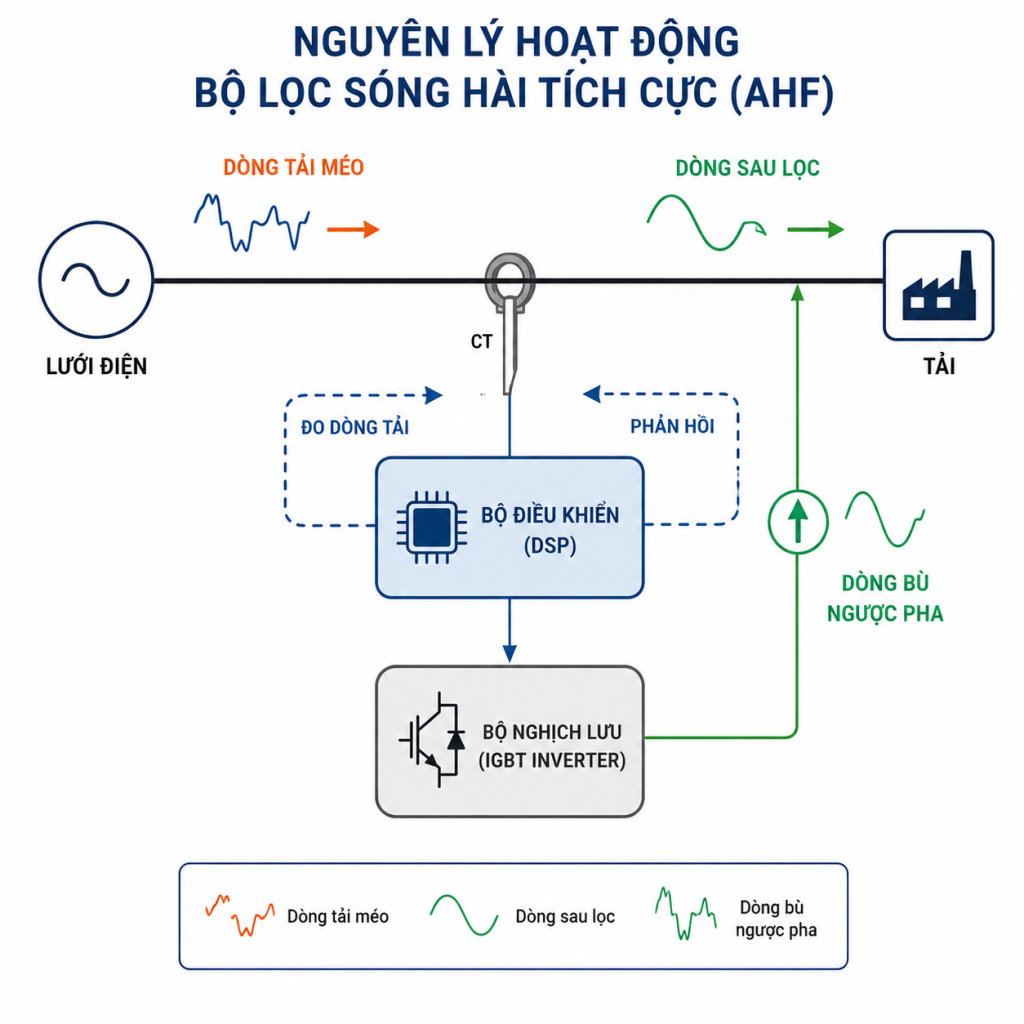

Nguyên lý hoạt động: Công nghệ lọc sóng hài tiên tiến nhất hiện nay là bộ lọc sóng hài tích cực (AHF). Đây là một thiết bị điện tử công suất sử dụng vi xử lý (DSP) và linh kiện bán dẫn (IGBT).

Quy trình hoạt động:

1. Biến dòng (CT) đo dòng điện tải liên tục.
2. Vi xử lý tách thành phần 50Hz, phân tích phổ tần số sóng hài còn lại.
3. AHF lập tức tạo dòng bù ngược pha nhằm bù và kiểm soát các thành phần sóng hài.
4. Dòng bù ngược pha giúp giảm và kiểm soát các thành phần sóng hài, đưa chất lượng điện năng về mức mục tiêu thiết kế hoặc theo yêu cầu của tiêu chuẩn IEEE 519.

Ưu điểm & Khả năng mở rộng:

• Lọc đồng thời tới bậc sóng hài thứ 50, duy trì THDi < 5%.
• Không tạo nguy cơ cộng hưởng với lưới điện theo cách mà bộ lọc thụ động có thể gặp.
• Thiết kế dạng module giúp dễ dàng mở rộng công suất (lắp song song) trong tương lai.

Ứng dụng: Nhờ khả năng đáp ứng theo thời gian thực, doanh nghiệp có thể tìm hiểu sâu hơn thông qua giải pháp ứng dụng công nghệ bộ lọc sóng hài tích cực Comsys ADF, đặc biệt phù hợp với các nhà máy sử dụng nhiều biến tần, robot, dây chuyền tự động hoặc phụ tải thay đổi liên tục.

Khi nào nên chọn AHF?

AHF thường phù hợp hơn đối với các hệ thống có:

• Nhiều biến tần (VFD).
• Robot, PLC, Data Center nhạy cảm.
• Tải biến thiên liên tục (cẩu trục, máy dập, lò trung tần).

So sánh bộ lọc thụ động (Passive) và bộ lọc tích cực (AHF)

Để có cái nhìn trực quan, dưới đây là bảng so sánh hai giải pháp lọc sóng hài chuyên dụng nhất:

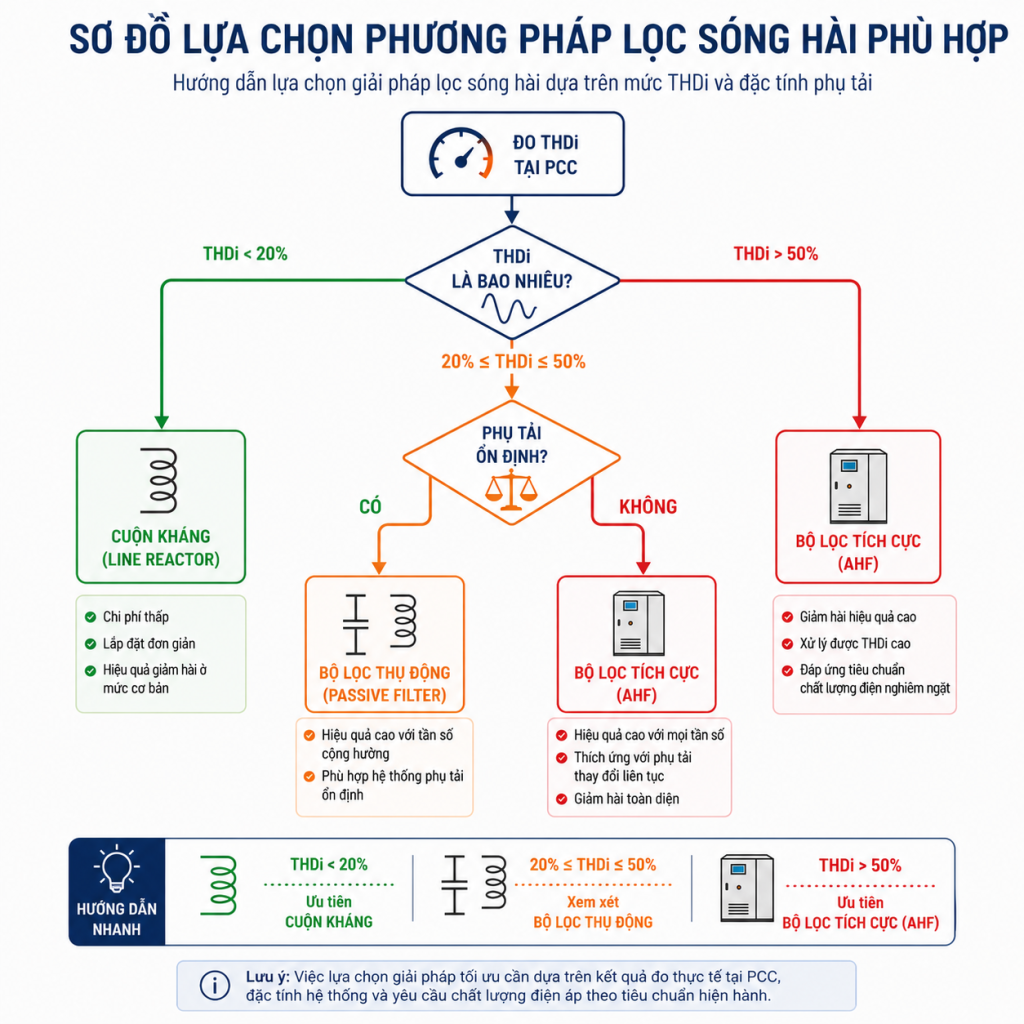

Quy trình lựa chọn giải pháp lọc sóng hài chuẩn kỹ thuật

• Step 1: Khảo sát hiện trạng – Ghi nhận danh mục thiết bị tải phi tuyến, hệ thống tụ bù và các sự cố quá nhiệt, trip rơ-le đang gặp phải.
• Step 2: Đo đạc chất lượng điện – Tích hợp dịch vụ đo đạc và phân tích chất lượng điện năng (tại PCC hoặc nhánh) để thu thập số liệu THDi, THDv thực tế.
• Step 3: Phân tích & Mô phỏng – Đánh giá các bậc hài vượt ngưỡng và mô phỏng sự tương tác của bộ lọc với lưới điện.
• Step 4: Lựa chọn & Thiết kế – Dựa trên dữ liệu, quyết định dùng cuộn kháng, lọc thụ động hay AHF và lập bản vẽ.
• Step 5: Lắp đặt – Thi công đấu nối thiết bị lọc vào tủ điện đồng bộ.
• Step 6: Đo nghiệm thu – Đo đạc lại chất lượng điện để đối chiếu hiệu quả trước và sau khi lọc.

Câu hỏi thường gặp về phương pháp lọc sóng hài (FAQ)

1. Nên chọn bộ lọc sóng hài thụ động hay tích cực?

Nếu nhà máy có phụ tải ổn định, ít thay đổi và yêu cầu kiểm soát sóng hài không quá khắt khe, bộ lọc thụ động là lựa chọn phù hợp. Nếu hệ thống có nhiều biến tần, phụ tải thay đổi liên tục hoặc yêu cầu duy trì chỉ số THD ở mức thấp, bộ lọc tích cực (AHF) thường là giải pháp phù hợp hơn nhờ khả năng bù động theo thời gian thực.

2. Cuộn kháng có thay thế hoàn toàn bộ lọc không?

Không. Cuộn kháng chỉ giảm một phần tỷ lệ méo hài và chặn xung áp. Nó không thể kiểm soát sóng hài xuống mức mục tiêu mà nhiều hệ thống công nghiệp yêu cầu (ví dụ theo tiêu chí thiết kế hoặc hướng dẫn IEEE 519).

3. AHF có kết hợp với tụ bù được không?

Hoàn toàn được. Lắp AHF phía trước tụ bù sẽ làm sạch lưới điện, ngăn dòng sóng hài làm cộng hưởng tụ, giúp chấm dứt hiện tượng nổ tụ bù. Giải pháp phối hợp đồng bộ này đã được chứng minh hiệu quả tối ưu trong case study khắc phục sự cố sóng hài tại Bà Nà Hills.

4. Lắp bộ lọc sóng hài ở đâu là tốt nhất?

Có thể bù cục bộ (lắp ngay tại nguồn phát sinh như cụm biến tần lớn) để bảo vệ tối đa cáp nội bộ; hoặc bù tập trung (lắp tại tủ MSB) để bảo vệ toàn bộ trạm biến áp và tiết kiệm thiết bị.

5. Lắp đặt bộ lọc có giúp giảm tiền điện không?

Có. Kiểm soát sóng hài giúp giảm tổn thất điện năng dưới dạng nhiệt trong máy biến áp và cáp dẫn, từ đó có thể giảm điện năng tiêu thụ và chi phí vận hành trong nhiều hệ thống.

6. Bao lâu nên đo chất lượng điện một lần?

Nên đo định kỳ 1 năm/lần, hoặc tiến hành đo ngay lập tức sau khi nhà máy vừa mở rộng quy mô, bổ sung dây chuyền sản xuất có sử dụng biến tần.

Kết luận

Sóng hài là hệ quả tất yếu khi các nhà máy ngày càng sử dụng nhiều thiết bị điện tử công suất như biến tần, UPS hay hệ thống tự động hóa. Tuy nhiên, việc phát sinh sóng hài không đồng nghĩa với việc hệ thống sẽ gặp sự cố nếu được đánh giá và kiểm soát đúng cách.

Việc lựa chọn giải pháp phù hợp, từ cuộn kháng, máy biến áp cách ly, bộ lọc thụ động đến bộ lọc sóng hài tích cực, cần dựa trên kết quả đo chất lượng điện năng và đặc điểm vận hành thực tế của từng nhà máy. Đây là cách tiếp cận giúp doanh nghiệp tối ưu chi phí đầu tư, nâng cao độ tin cậy vận hành và kéo dài tuổi thọ thiết bị trong dài hạn.

Technical Note (EEAT): IEEE Std 519 là tiêu chuẩn hướng dẫn kiểm soát sóng hài được sử dụng rộng rãi trong công nghiệp. Tuy nhiên, tiêu chuẩn này không quy định mọi hệ thống điện đều phải đạt cùng một giới hạn THD. Việc đánh giá còn phụ thuộc vào điểm đấu nối chung (PCC), tỷ số ISC/IL, cấp điện áp và đặc tính phụ tải. Vì vậy, doanh nghiệp cần thực hiện đo đạc chất lượng điện tại Điểm đấu nối chung (PCC) và các phụ tải chính để đánh giá THDi, THDv, tỷ số ISC/IL trước khi lựa chọn giải pháp xử lý sóng hài.
