Active Harmonic Filter Là Gì? 7 Trường Hợp Nên Dùng AHF

Cập nhật: 07/2026

Tóm tắt nhanh (Quick Summary)

Nên cân nhắc Active Harmonic Filter (AHF) khi nhà máy có tải phi tuyến biến động (nhiều biến tần, máy hàn, robot), phổ hài trải trên nhiều bậc, cần bù hệ số công suất linh hoạt, hoặc phải giữ THD đạt IEEE 519 và Thông tư 05/2025/TT-BCT trong điều kiện tải thay đổi. Ngược lại, khi tải ổn định và chỉ một bậc hài chiếm ưu thế, bộ lọc thụ động thường đủ và tiết kiệm hơn. Quyết định đúng luôn bắt đầu từ một phép đo phổ hài thực tế.

Phạm vi áp dụng: các phân tích, bảng so sánh và công thức ước tính trong bài chính xác nhất cho hệ thống hạ thế. Với hệ thống trung áp, cấu hình và cách chọn thiết bị có thêm ràng buộc kỹ thuật riêng, nên tham vấn thêm giải pháp chuyên biệt.

Active Harmonic Filter là gì?

Active Harmonic Filter (AHF), còn gọi là bộ lọc sóng hài tích cực hay bộ lọc chủ động, là thiết bị điện tử công suất dùng để khử méo sóng hài trong hệ thống điện. AHF liên tục đo dòng điện của tải, tách các thành phần hài, rồi bơm vào lưới một dòng bù có cùng biên độ nhưng ngược pha với dòng hài, khiến hai dòng triệt tiêu lẫn nhau tại điểm đấu nối.

Có thể hình dung: bộ lọc thụ động là một cái bẫy đặt sẵn cho một tần số cố định, còn AHF là hệ thống chủ động phản ứng theo thời gian thực, tải méo tới đâu thì bù tới đó.

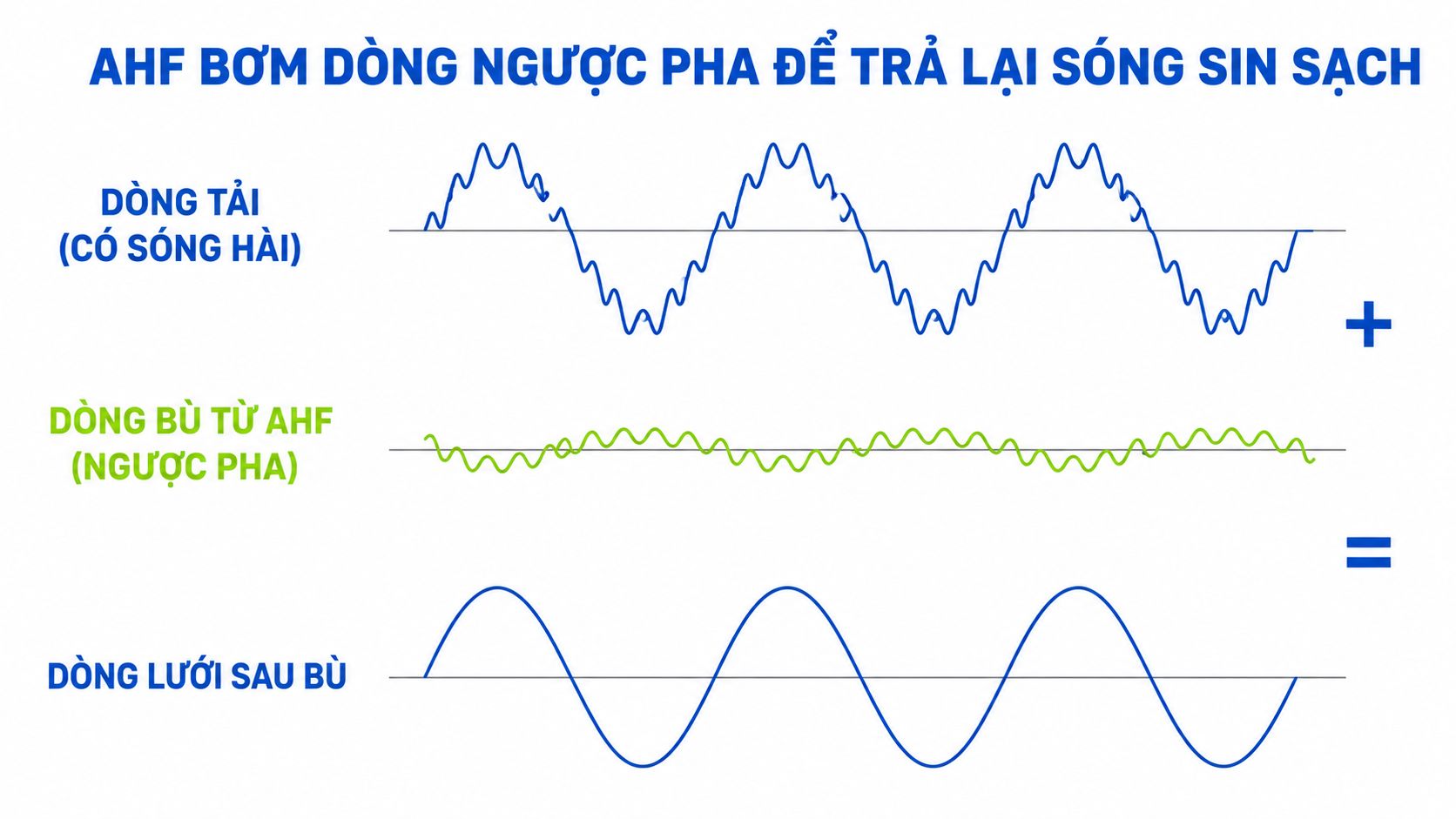

Nguyên lý Active Harmonic Filter bơm dòng ngược pha triệt tiêu sóng hài — **Hình 1: Dòng bù ngược pha từ AHF triệt tiêu dòng hài, trả lại dạng sóng sin sạch.**

Phân biệt AHF với các thiết bị dễ nhầm lẫn

Trong thực tế tư vấn, AHF thường bị nhầm với tụ bù hoặc các thiết bị bù công suất khác. Bảng dưới đây làm rõ vai trò của từng loại:

Thiết bị	Chức năng chính	Khi nào dùng
AHF (bộ lọc tích cực)	Khử sóng hài đa bậc theo thời gian thực; kèm bù cosφ, cân bằng pha	Tải phi tuyến biến động, cần đạt chuẩn THD khi tải thay đổi
Bộ lọc thụ động	Hút dòng hài ở một vài tần số chỉnh định cố định (bậc 5, 7)	Tải ổn định, một bậc hài chiếm ưu thế, ngân sách hạn chế
Tụ bù (cosφ)	Bù công suất phản kháng, nâng hệ số công suất	Chỉ cần cải thiện cosφ; KHÔNG khử được sóng hài, thậm chí có thể cộng hưởng với hài
SVG	Bù công suất phản kháng động bằng điện tử công suất	Cần bù cosφ nhanh và liên tục; khả năng lọc hài rất hạn chế

Điểm hay bị bỏ sót: lắp thêm tụ bù vào hệ thống đang có sóng hài lớn không những không xử lý được hài mà còn có thể tạo cộng hưởng, khuếch đại dòng hài và làm tụ hỏng sớm. Vì vậy phải xác định đúng vấn đề trước khi chọn thiết bị.

Active Harmonic Filter hoạt động như thế nào?

Nguyên lý của AHF dựa trên bộ nghịch lưu IGBT đóng cắt tần số cao, vận hành theo vòng lặp bốn bước:

Đo: biến dòng lấy tín hiệu dòng điện tải theo thời gian thực.
Phân tích: bộ điều khiển tách thành phần cơ bản 50 Hz và các bậc hài.
Bơm dòng bù: bộ nghịch lưu tạo dòng ngược pha với dòng hài và bơm vào điểm đấu nối.
Hiệu chỉnh liên tục: hệ thống cập nhật theo từng thay đổi của tải, nên hiệu quả giữ ổn định kể cả khi tải dao động.

Nhờ cơ chế thích ứng này, một AHF xử lý đồng thời nhiều bậc hài, đồng thời tích hợp bù công suất phản kháng và cân bằng pha, điều mà bộ lọc thụ động không làm được trọn vẹn.

Khi nào NÊN dùng Active Harmonic Filter?

Nên ưu tiên AHF khi nhà máy rơi vào một hoặc nhiều tình huống sau:

Tải biến động mạnh: nhiều biến tần, robot, máy hàn, cầu trục đóng cắt liên tục khiến phổ hài thay đổi theo thời gian.
Phổ hài trải rộng nhiều bậc: khi méo không tập trung ở một bậc, bộ lọc thụ động khó bao phủ hết.
Tỷ trọng tải phi tuyến lớn: khi tải phi tuyến chiếm khoảng một phần tư công suất trở lên, mức méo thường vượt khả năng xử lý của giải pháp thụ động đơn lẻ.
Cần giữ THD đạt chuẩn khi tải thay đổi: để tuân thủ IEEE 519 và Thông tư 05/2025/TT-BCT ở mọi khung tải, không chỉ lúc tải danh định.
Cần bù cosφ linh hoạt: AHF điều chỉnh lượng bù theo tải thực, tránh bù thừa lúc non tải.
Có nguy cơ cộng hưởng với tụ bù hiện hữu: AHF không tạo mạch cộng hưởng cố định như tụ.
Mặt bằng hạn chế hoặc dự kiến mở rộng: AHF gọn và ghép mô-đun để nâng công suất về sau.

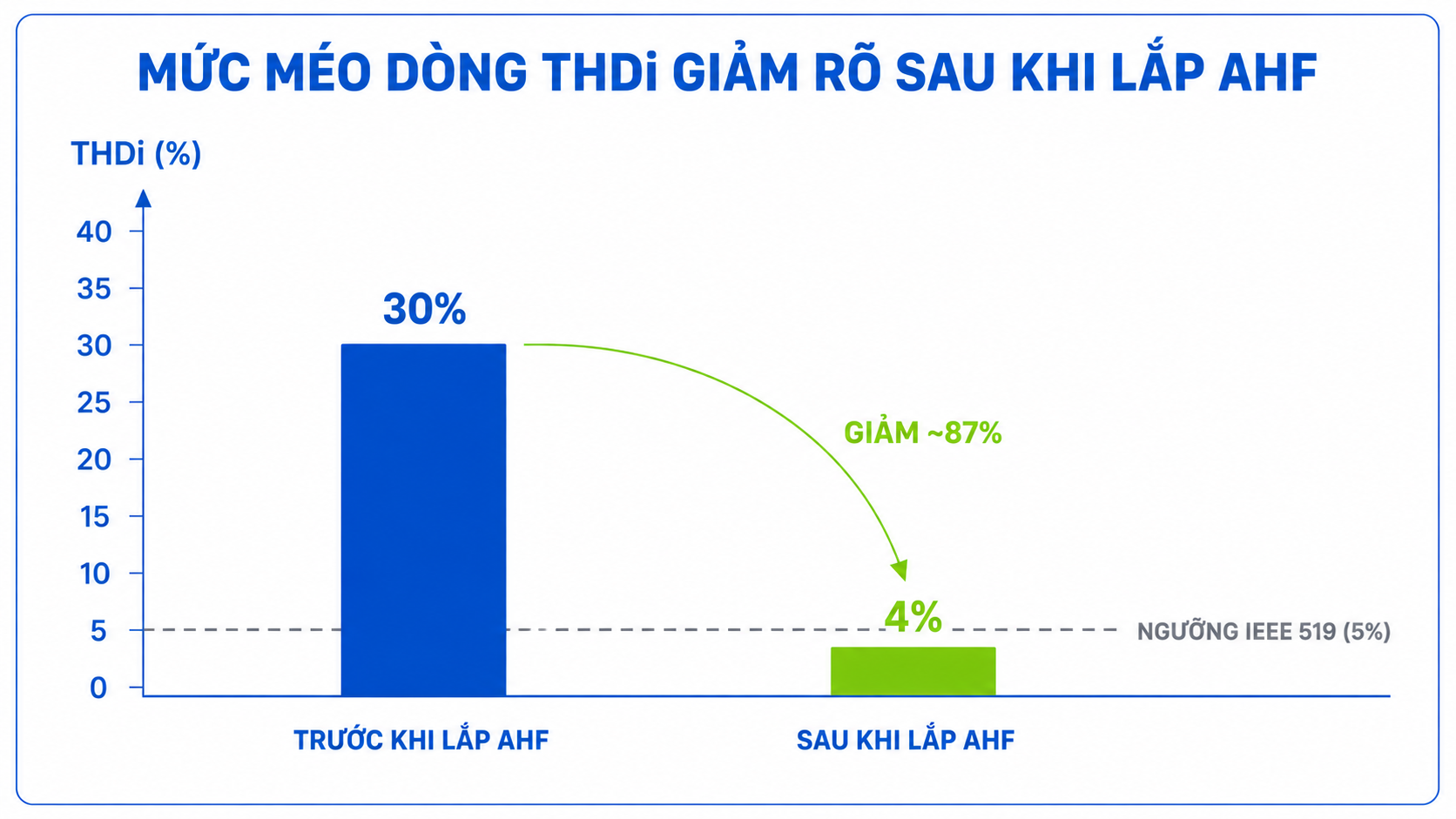

Biểu đồ THDi trước và sau khi lắp Active Harmonic Filter — **Hình 2: Mức méo dòng THDi giảm rõ sau khi lắp AHF. Nguồn dữ liệu: kết quả đo thực tế từng dự án.**

Khi nào bộ lọc thụ động (Passive) là đủ?

Không phải nhà máy nào cũng cần AHF. Bộ lọc thụ động thường là lựa chọn hợp lý khi:

Tải ổn định, vận hành theo chu trình lặp lại, phổ hài ít thay đổi.
Chỉ một hoặc hai bậc hài chiếm ưu thế, điển hình là bậc 5 và bậc 7 của bộ chỉnh lưu 6 xung.
Ngân sách đầu tư ban đầu hạn chế và hệ thống không có nguy cơ cộng hưởng đáng kể.

Với hệ thống lớn có cả hai đặc điểm, bộ lọc lai (Hybrid) kết hợp passive gánh phần hài nền và AHF xử lý phần biến động là phương án cân bằng chi phí. Tổng quan các phương pháp lọc sóng hài trình bày chi tiết từng nhóm.

So sánh Active, Passive và Hybrid

Tiêu chí	Passive (thụ động)	Active AHF (chủ động)	Hybrid (lai)
Nguyên lý	Mạch L/C/R chỉnh định tần số cố định	Bơm dòng ngược pha bằng IGBT theo thời gian thực	Kết hợp cả hai
Bậc hài xử lý	Cố định, thường 1-2 bậc (5, 7)	Nhiều bậc, thích ứng	Dải rộng
Tải phù hợp	Ổn định, dự đoán được	Biến động, nhiều nguồn nhiễu	Hỗn hợp, công suất lớn
Bù cosφ	Có, cố định	Có, linh hoạt	Có
Rủi ro cộng hưởng	Có nếu thiết kế không kỹ	Không	Thấp
Chi phí đầu tư ban đầu	Thấp	Cao nhất	Cao hơn
Chi phí vòng đời	Thấp nếu tải không đổi; đội lên nếu phải lắp thêm	Hợp lý với tải biến động	Tối ưu ở công suất lớn
Kích thước	Lớn hơn	Gọn	Trung bình

Ước tính sơ bộ công suất AHF cần lắp

Công suất AHF được chọn theo dòng bù (A), ước tính từ dòng tải và mức méo dòng đo được. Cách tính sơ bộ thường dùng trong ngành:

Công thức ước tính dòng bù

Dòng bù cần thiết ≈ Dòng tải lớn nhất × THDi đo được TẠI CÙNG THỜI ĐIỂM với dòng tải lớn nhất

Lưu ý bắt buộc: THDi phải lấy đúng thời điểm dòng tải đạt đỉnh, không lấy THDi ở một thời điểm bất kỳ rồi ghép với dòng tải lớn nhất đo ở thời điểm khác, vì hai chỉ số có thể lệch nhau nhiều giữa các mức tải.

Cách đơn giản và chuẩn hơn: dùng trực tiếp Dòng tải lớn nhất × TDD lớn nhất (Total Demand Distortion), vì TDD đã chuẩn hóa theo dòng nhu cầu cực đại đúng như cách IEEE 519 đánh giá tuân thủ, tránh nhầm lẫn giữa THDi tức thời và TDD.

Sau đó nhân thêm hệ số dự phòng khoảng 1,25 để thiết bị làm việc ổn định và chịu được quá tải ngắn hạn.

Ví dụ: dòng tải lớn nhất 1.200 A, TDD lớn nhất đo được 30% → dòng hài ≈ 360 A → nhân dự phòng 1,25 ≈ 450 A → chọn AHF cấp dòng bù 450 đến 500 A.

Lưu ý quan trọng: đây chỉ là ước tính để hình dung quy mô đầu tư, áp dụng chính xác nhất cho hệ thống hạ thế. Thông số cuối cùng phải dựa trên phép đo phổ hài thực tế bằng thiết bị đo chất lượng điện năng đạt chuẩn IEC 61000-4-30 Class A, vì mỗi nhà máy có phổ hài, chế độ tải và vị trí đấu nối khác nhau. Với hệ thống trung áp, cách tính và lựa chọn thiết bị có thêm ràng buộc riêng, tham khảo giải pháp lọc sóng hài trung thế.

Ba sai lầm thường gặp khi chọn giải pháp lọc sóng hài

Lắp tụ bù để xử lý sóng hài: tụ bù chỉ cải thiện cosφ, không khử hài, và có thể cộng hưởng khiến vấn đề nặng hơn. Cần tách bạch hai nhu cầu bù cosφ và lọc hài.
Chốt thiết bị theo catalogue mà không nghiệm thu lại: đối với các dự án Retrofit (cải tạo và nâng cấp), có hệ thống đang vận hành, bỏ qua bước đo phổ hài thực tế trước khi chọn thiết bị dễ dẫn tới sai công suất, sai bậc hài cần xử lý. Với dự án mới chưa có tải vận hành, khách hàng vẫn thường chọn sơ bộ theo catalogue hoặc theo tính toán thiết kế, đây là điều bình thường; nhưng bắt buộc phải đo nghiệm thu sau khi vận hành thực tế để xác nhận hoặc điều chỉnh lại cấu hình.
Chỉ tính chi phí đầu tư ban đầu: bộ lọc thụ động rẻ hơn lúc mua, nhưng nếu tải thay đổi sau vài năm phải lắp thêm hoặc thay mới, tổng chi phí vòng đời có thể cao hơn một AHF chọn đúng từ đầu.

Tiêu chí lựa chọn nhanh (Decision Guide)

Chọn giải pháp lọc sóng hài theo tình huống:

Chọn AHF khi: tải biến động, phổ hài nhiều bậc, tải phi tuyến chiếm tỷ trọng lớn, cần bù cosφ linh hoạt, cần giữ THD đạt chuẩn ở mọi khung tải, có nguy cơ cộng hưởng, hoặc mặt bằng hạn chế và dự kiến mở rộng.
Passive là đủ khi: tải ổn định dự đoán được, một bậc hài chiếm ưu thế, ngân sách hạn chế và không có nguy cơ cộng hưởng.
Cân nhắc Hybrid khi: công suất lớn với dải hài rộng, muốn tối ưu tổng chi phí đầu tư và vận hành.
Mọi trường hợp: đo phổ hài thực tế trước, quyết định sau. Không chọn thiết bị khi chưa có số liệu đo.

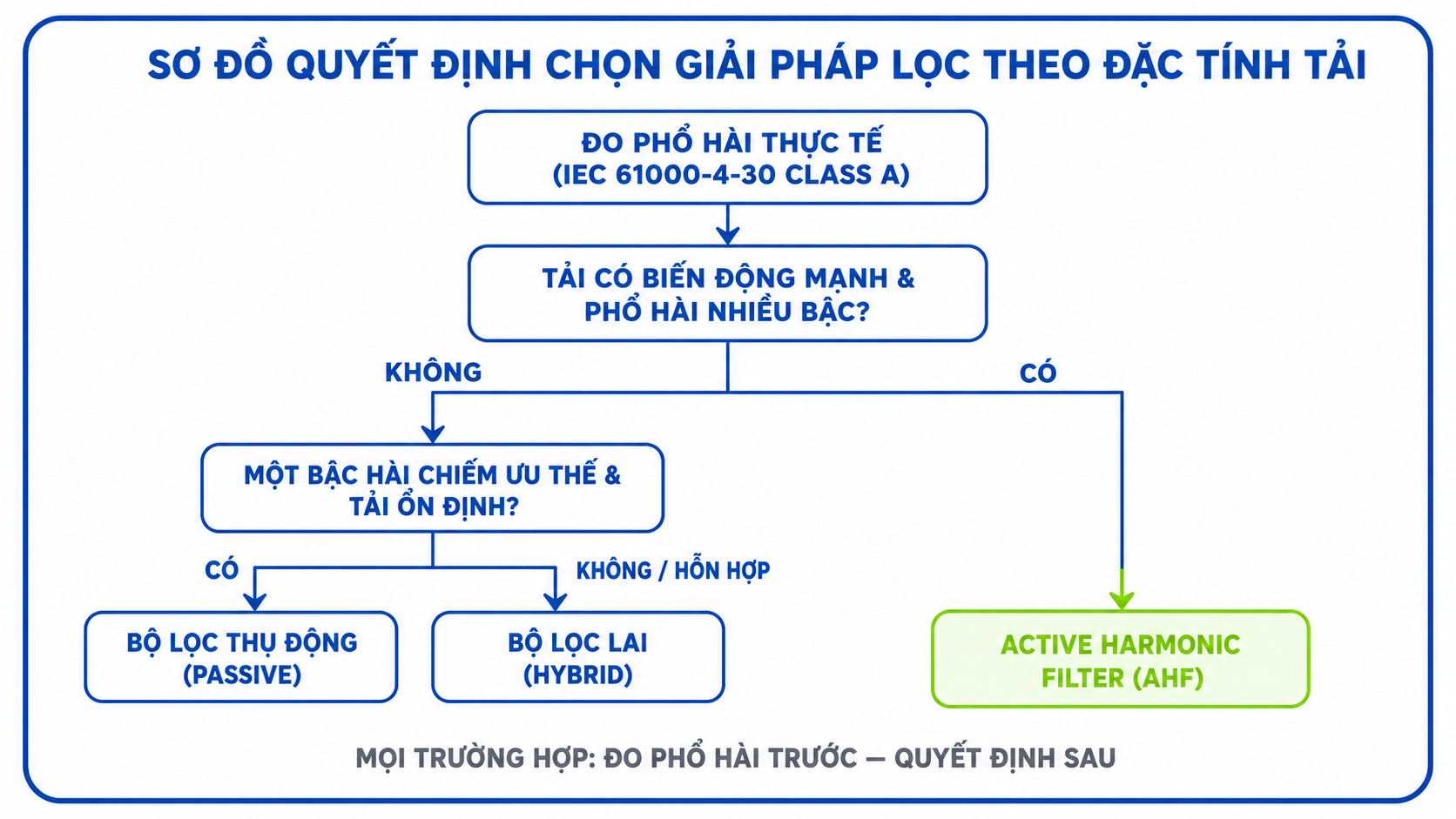

Cây quyết định chọn bộ lọc sóng hài Passive, AHF hay Hybrid — **Hình 3: Sơ đồ quyết định chọn giải pháp lọc theo đặc tính tải**

Câu hỏi thường gặp (FAQ)

Active Harmonic Filter khác bộ lọc thụ động ở điểm nào?

Khác biệt cốt lõi: bộ lọc thụ động chỉnh định cố định cho một vài tần số, còn AHF đo và bơm dòng bù thích ứng theo thời gian thực, xử lý nhiều bậc hài cùng lúc và giữ hiệu quả khi tải biến động.

AHF có thay được tụ bù không?

Về chức năng bù công suất phản kháng thì có, đa số AHF hiện đại bù cosφ linh hoạt theo tải. Tuy nhiên với hệ thống chỉ cần nâng cosφ mà không có vấn đề sóng hài, tụ bù vẫn là phương án kinh tế hơn.

Chọn công suất AHF dựa trên gì?

Dựa trên dòng bù (A), ước tính bằng dòng tải lớn nhất nhân với THDi đo được, cộng dự phòng khoảng 25%. Số liệu cuối cùng phải lấy từ phép đo phổ hài thực tế tại nhà máy.

Lắp AHF ở vị trí nào trong hệ thống?

AHF đấu song song với tải, thường tại tủ phân phối chính hoặc gần cụm tải phi tuyến lớn. Lắp gần nguồn phát hài cho hiệu quả khoanh vùng tốt, lắp tại tủ tổng cho hiệu quả toàn hệ thống; vị trí tối ưu xác định qua khảo sát.

Kết luận

Câu hỏi đúng không phải là AHF hay passive tốt hơn, mà là giải pháp nào khớp với đặc tính tải của nhà máy. Tải càng biến động, phổ hài càng rộng và yêu cầu tuân thủ càng nghiêm ngặt thì Active Harmonic Filter càng phát huy giá trị; tải ổn định với một bậc hài chiếm ưu thế thì bộ lọc thụ động vẫn là lựa chọn kinh tế. Một minh chứng triển khai thực tế được ghi lại trong case study bộ lọc AHF tại Bà Nà; với lưới trung áp, tham khảo giải pháp lọc sóng hài trung thế. Để hiểu bản chất hiện tượng trước khi chọn giải pháp, xem bài sóng hài là gì?.

NGUỒN THAM KHẢO

IEEE: IEEE Std 519-2022, Standard for Harmonic Control in Electric Power Systems. standards.ieee.org/ieee/519
IEC: IEC 61000-4-30 (đo chất lượng điện, Class A) và IEC 61000-4-7 (đo sóng hài). webstore.iec.ch
Schneider Electric, Comsys và các nhà sản xuất bộ lọc: tài liệu kỹ thuật về Active Harmonic Filter, Passive Harmonic Filter và phương pháp chọn dòng bù.
Bộ Công Thương: Thông tư 05/2025/TT-BCT (giới hạn THD-V; thay thế TT39/2015). evn.com.vn
